工程应用：铁路槽车装卸站单侧及双侧的配管设计
工程应用：铁路槽车装卸站单侧及双侧的配管设计

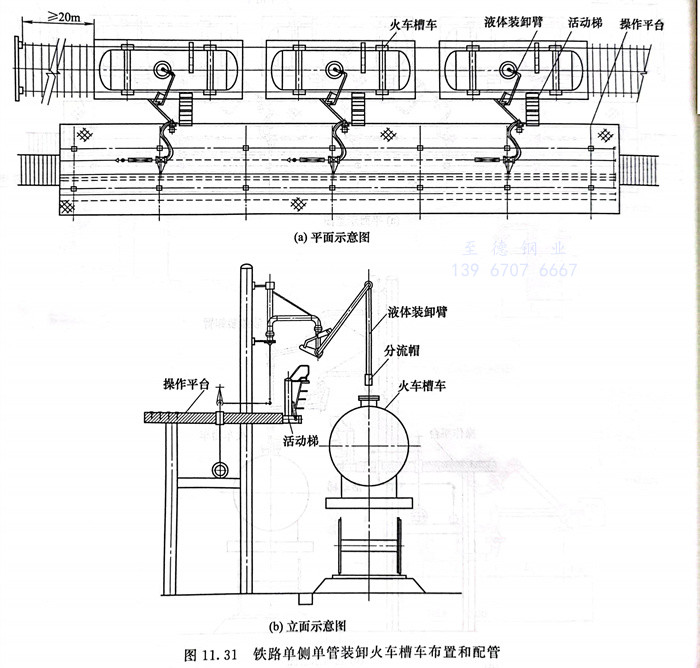

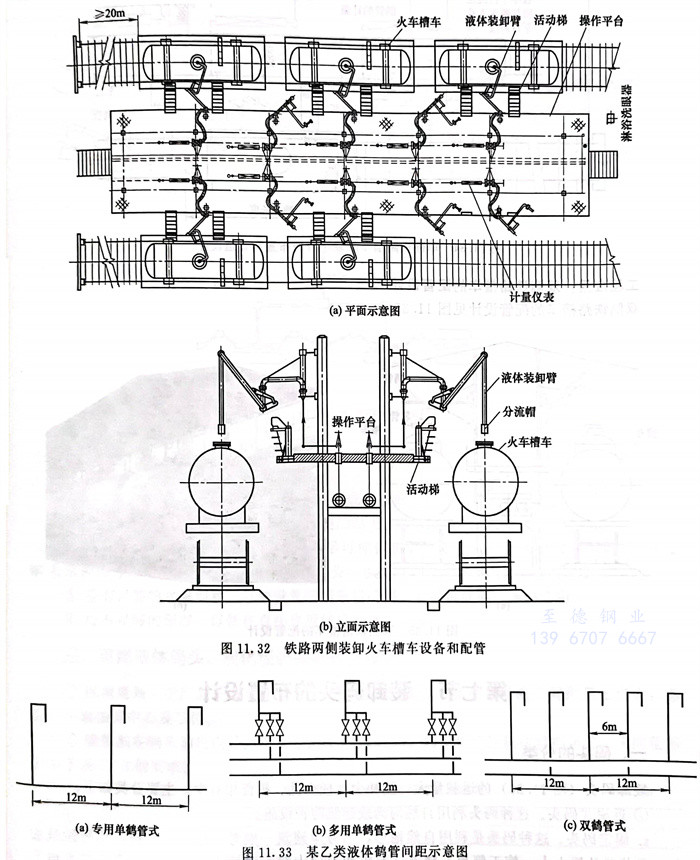

铁路单侧双管装卸火车槽车布置和配管见图11.30。铁路单侧单管装卸火车槽车布置和配管见图11.31。铁路两侧装卸火车槽车设备和配管见图11.32。
工程应用：铁路槽车某乙类液体鹤管的设计
大鹤管宜采用双侧装车，每侧设置一个鹤管，当两种物料同台装车时，可在一侧设两个鹤管。同时鹤管间应有适当间距，使鹤管能正常工作。小鹤管宜采用双侧装车台。每侧的鹤管数宜为半列车的辆数，每个车位最多设两种不同物料的鹤管，同时布置在同侧。某乙类液体鹤管的一般间距示意图见图11.33。
工程应用：单侧铁路槽车的配管设计

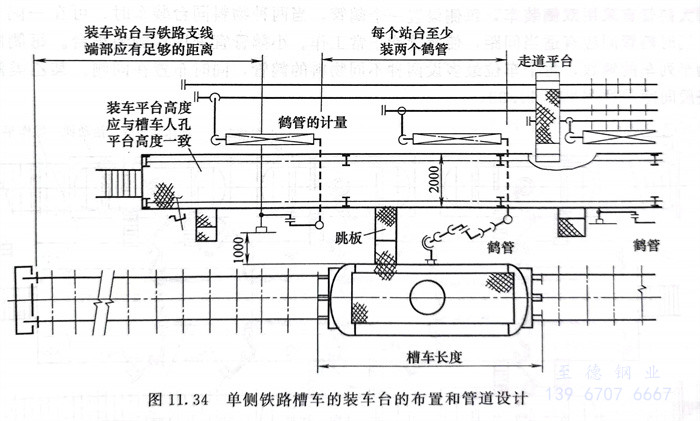

单侧铁路槽车的配管设计见图11.34。
工程应用：双侧铁路槽车的配管设计

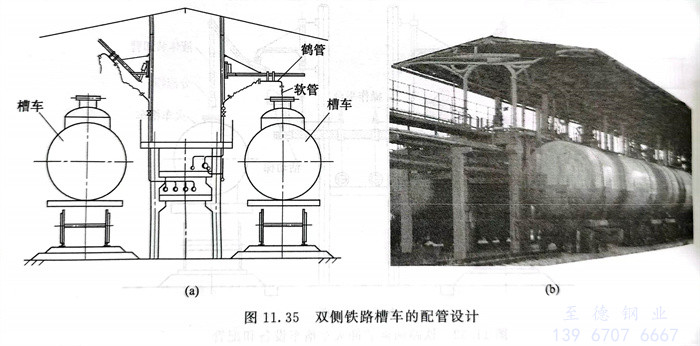

双侧铁路槽车的配管设计见图11.35。
