一、蝶阀概述
蝶阀也叫蝴蝶阀，它的关键性部件好似蝴蝶逆风，自由回旋。实际上，它的阀瓣是圆盘，围绕阀座内的一个轴旋转。旋角的大小，便是阀门的开闭度。这种阀门具有轻巧的特点，比其他阀门要节省许多材料；结构简单；开闭迅速（只需旋转90°）；切断和节流都能用；流体阻力小；操作省劲。在工业生产中，蝶阀日益得到广泛的使用。但它用料单薄，经不起高压高温，通常只用于风路、水路和某些气路。
二、蝶阀的分类

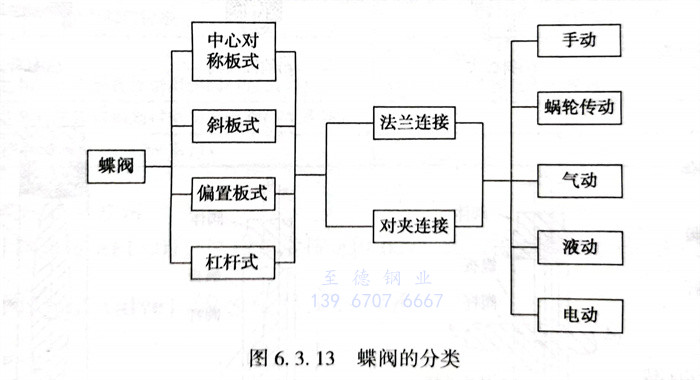

蝶阀的分类，见图6.3.13。
1. 蝶阀可以做成很大口径。大口径蝶阀，往往用蜗轮蜗杆或电力、液压来传动。
2. 密封性能不如闸阀可靠，在某些条件下可以代替闸阀。能够使用蝶阀的地方，最好不要使用闸阀，因为蝶阀比闸阀要经济，而且调节流量的性能也要好。
3. 对于设计压力较低，管道直径较大，要求快速启闭的场合一般选用蝶阀。
4. 硬密封蝶阀与软密封蝶阀的区别。
①. 硬密封蝶阀：密封副的两侧均是金属材料或较硬的其他材料的被称为“硬密封”。这种密封的密封性能较差，但耐高温，抗磨损，机械性能好，如：钢＋钢，钢＋铜，钢＋石墨，钢＋合金钢，这里的钢也可能是铸铁、铸钢、合金钢，也可能是堆焊，喷涂的合金。
②. 软密封蝶阀：密封副的两侧一侧是金属材料，另一侧是有弹性的非金属材料的被称为“软密封”。这种密封的密封性能较好，但不耐高温，易磨损，机械性较差，如：钢＋橡胶，钢＋聚四氟乙烯，等转子泵。软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

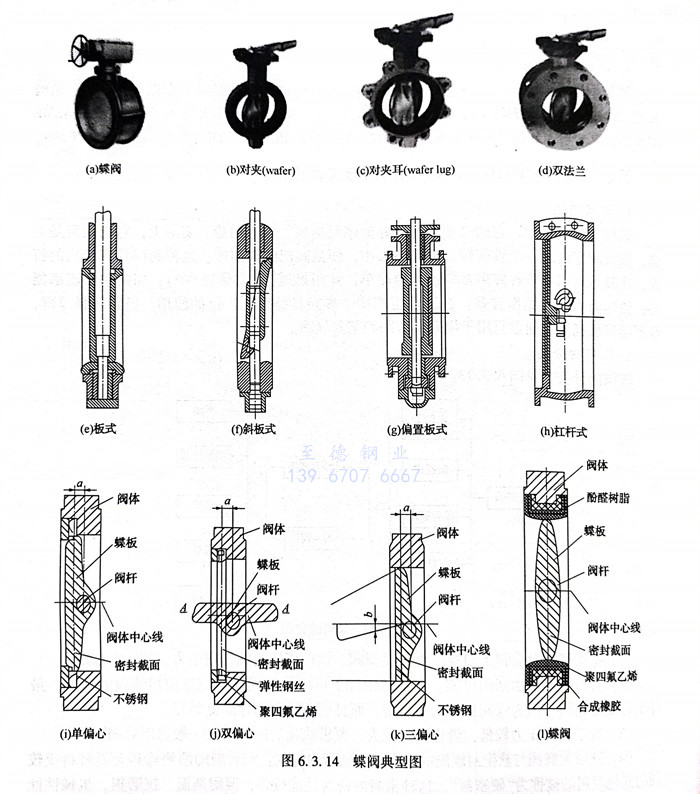

典型蝶阀如图6.3.14所示。
三、蝶阀有关标准规范

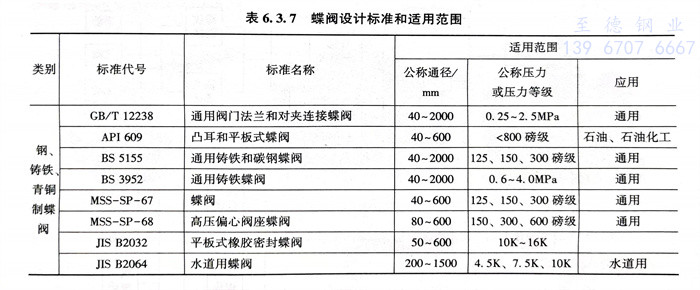

蝶阀有关标准规范见表6.3.7。
四、蝶阀的主要标准
GB/T 12238《通用阀门 法兰和对夹连接蝶阀》
JB/T 53171《蝶阀 产品质量分等》
JB/Z 248《蝶阀 静压寿命试验规程》
五、蝶阀国内外标准的比较

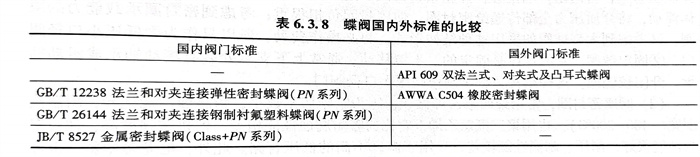

蝶阀国内外标准的比较见表6.3.8
六、国外蝶阀规范应用
蝶阀设计制造按API609。结构长度按API609。阀门检查和试验按API 598。
