1. 基本考虑
开口方位应考虑设备的整体布置,必须满足下述各项要求:满足工艺过程要求;容易操作;容易维修;经济;美观。
2. 检修侧和管道侧

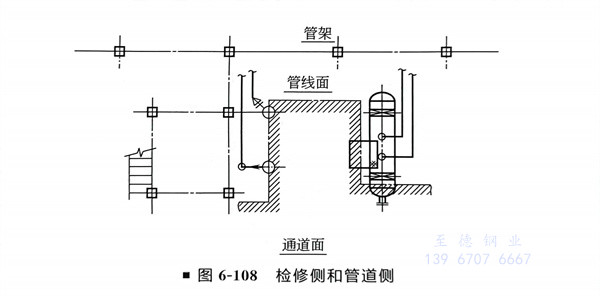

容器附近的空间自分为维修所需的检修侧和管道布置所需的管道侧(图6-108)。整体布置上应做到操作、维修方便,外观整齐、美观。
检修侧内设置的管口和附件:人孔、手孔、检查孔;仪表管口;吹扫管口(氮气、水蒸气);铭牌;吊柱。
管道侧内设置的管口;与管道相接的管口。
3. 决定管口方位的注意事项
①. 卧式容器上的进口管口和出口管口距离尽量远。
②. 卧式容器出口管口应朝向泵侧设置。
③. 人孔盖和人孔吊柱原则上设在人孔的右侧,但是为了便于操作,也可改在左侧。
④. 操作平台间超过3m的梯子,为了方便进出,原则上设成侧向进出。
⑤. 卧式容器的排凝管口设在流体出口的反方向。
⑥. 卧式容器的人孔原则上设在容器顶部或封头处。
⑦. 卧式容器的安全阀、压力表和放空等管口,统一设在容器顶部。
⑧. 立式容器若用支耳支承,并有梁下管口时,应特别注意高度和方向。
⑨. 卧式容器原则上将出口管口端的鞍座固定。
4. 标准的管口方位例子

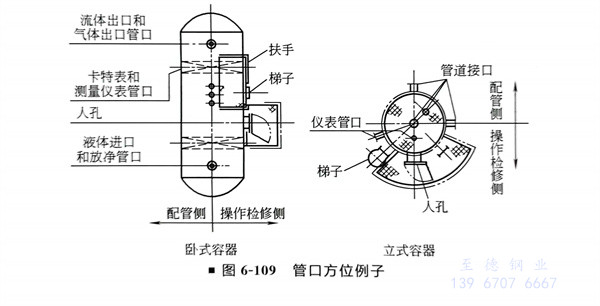

卧式容器和立式容器的代表性管口方位布置如图6-109所示。
