一、带压开孔/封堵的概念
管道带压开孔是指在密闭状态下,以机械切削方式在运行管道上加工出圆形孔的一种作业技术。当在役管线需要加装支管时,采用管道带压开孔施工,既不影响管线的正常输送,又能保证安全、高效、环保。
管道开孔特点如下:
①. 工艺先进。
②. 可带压作业。
③. 无火焰密闭机械切割。
④. 安全可靠。
⑤. 无污染。
几种开孔方式如下:
①. 管道垂直开孔。
②. 卡具管道开孔。
③. 管道开斜孔。
④. 管道倒立开孔。

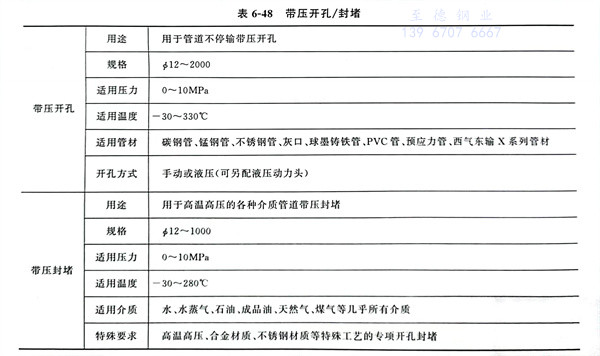

⑤. 储罐开孔。其他见表6-48。
管道封堵分类如下:
①. 封堵按物理机械手段分为悬挂式封堵、桶式封堵、折叠式封堵、囊式封堵等多种形式。
②. 封堵按管内介质是否流动分为停输封堵和不停输封堵。
不同管道封堵技术特点如下:
①. 筒式封堵
管道筒式封堵适用于管道内壁结垢、腐蚀的管线以及不规格变形管道,一般用于油田、石化系统的生产管线。该工艺具有封堵严密,不受管道年限的限制。
②. 盘式封堵
管道盘式封堵适用于管道标准而且管道内壁没有结垢、腐蚀的长输管道,大多用于输送石油、天然气、成品油的长输管道,以及管道的抢修工作。该工艺具有封堵严密、承压高、施工快的特点。
带压开孔/封堵不适用于以下介质流体管道:
①. 酸液。
②. 腐蚀性。
③. 硫。
④. 氧。
⑤. 氯。
⑥. 氨。
⑦. 剧毒流体。
其他不适用于带压开孔/封堵的管线还有:需要焊后热处理管道,焊接易导致原管线破坏的管道,焊接易导致原管道内防腐涂层破坏的管道等。
二、管道带压开孔/封堵应用
①. 不停输、不必清空管道即可更换或加设阀门仪表、更换管线等。
②. 不停车,管线永久性改线,增加分支,对管道进行加接旁通。
③. 对易燃易爆、有毒有害的液、气态介质的输送管线的改造,该技术更加安全可靠。
管道带压开孔/封堵作业安全见SY6554《石油工业带压开孔作业安全规范》。
三、带压开孔/封堵工程实例

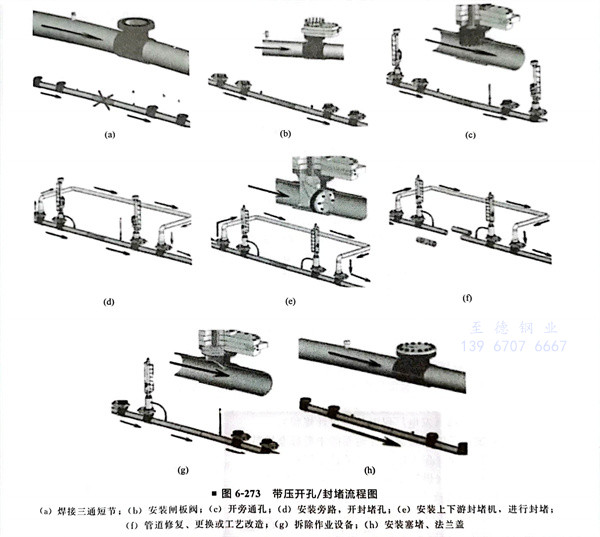

带压开孔/封堵流程,如图6-273所示。
