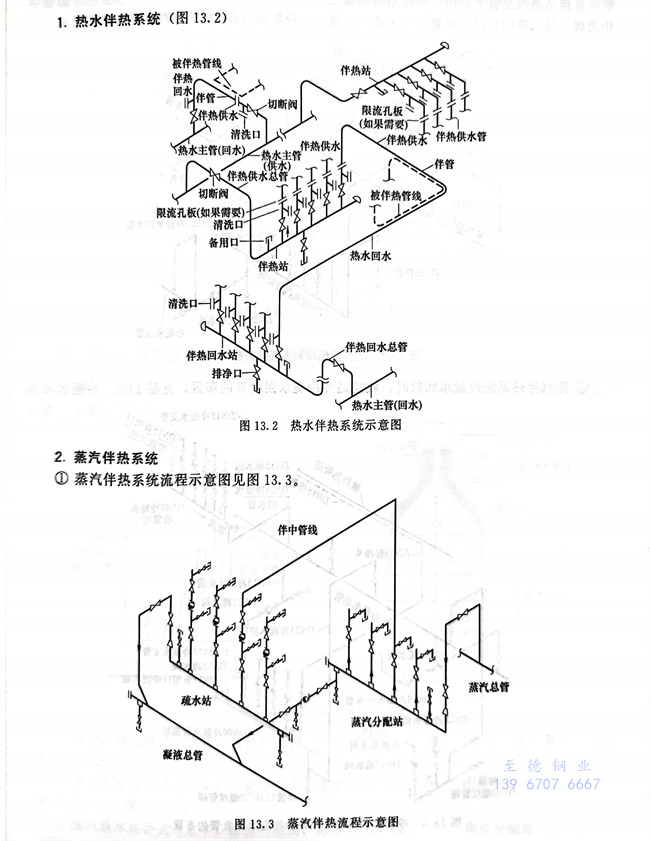

1. 热水伴热系统（图13.2）
2. 蒸汽伴热系统（图13.3）
②. 蒸汽伴热系统分配站。

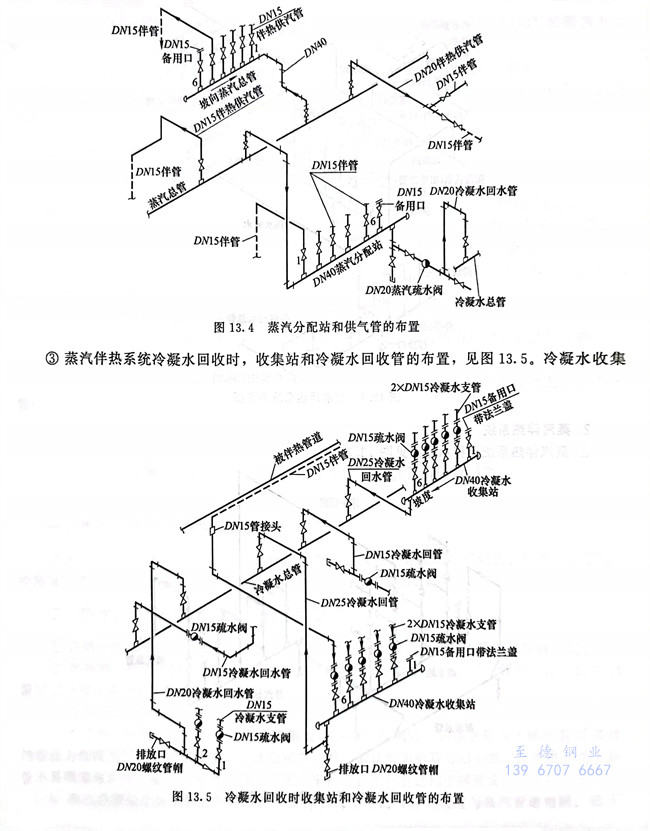

配管设计见图13.4。蒸汽分配站安装位置高于蒸汽总管时，分配站低点可不设排放冷凝水的蒸汽疏水阀系统，水平安装的分配站应无袋形并坡向蒸汽总管。蒸汽分配站低于蒸汽总管时，其上游不得有下凹的袋形弯，分配站的低点应设蒸汽疏水阀组。蒸汽分配站至少有3根伴管（DN15）送至半径为3m范围内的地点时才设置，否则伴热供汽管可直接从蒸汽总管上引出。分配站应布置在不妨碍通行、便于操作的地方，布置应考虑整齐和美观。供汽管的阀门应布置在便于接近的地方。分配站的蒸汽应从蒸汽总管的顶部引出。
③. 蒸汽伴热系统冷凝水回收时，收集站和冷凝水回收管的布置，见图13.5。冷凝水收集站高于冷凝水总管时，低点可不设排液口；回水管应无袋形并坡向冷凝水总管。冷凝水收集站至少有3根冷凝水支管时才设置，否则可直接接至冷凝水总管上。冷凝水收集站应布置在不妨碍通行，便于操作的地方，布置应考虑整齐和美观。冷凝水回水管的阀门应布置在便于接近的地方。冷凝水回水管应从冷凝水总管的顶部引入。

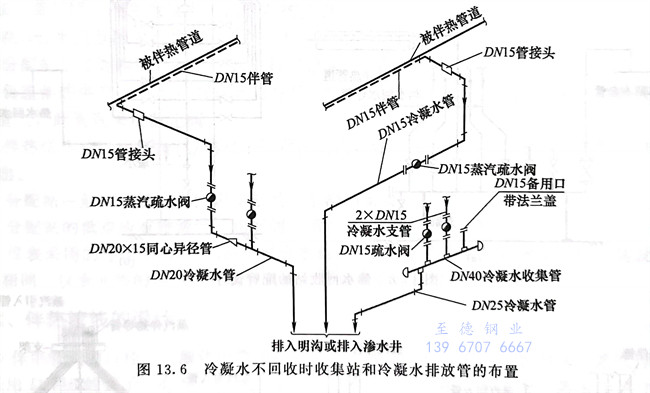

④. 蒸汽伴热系统冷凝水不回收时，收集站和冷凝水回收管的布置，见图13.6。
