一、截止阀概述

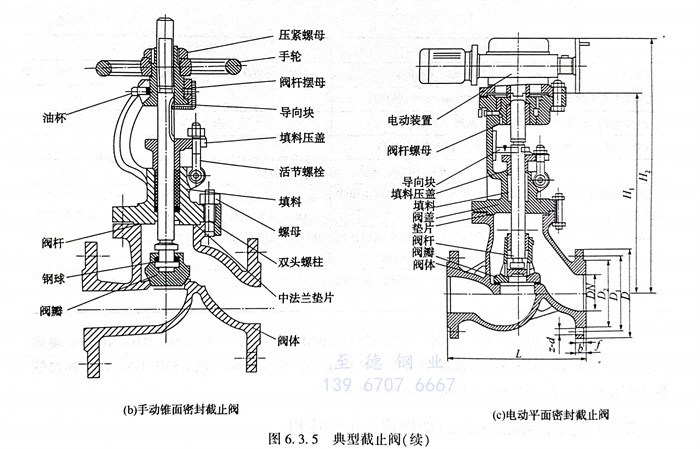

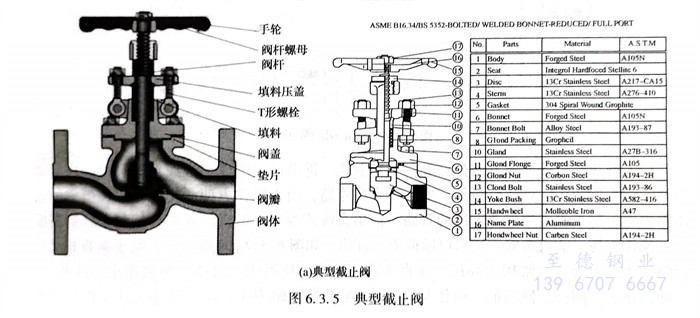

  截止阀,也叫截门、球心阀、停止阀、切断阀,是使用最为广泛的一种阀门。它所以广受欢迎,是由于开闭过程中,密封面之间摩擦力小,比较耐用;开启高度不大;制造容易,维修方便;不仅适用于中低压,而且适用于高压、超高压。它的闭合原理是,依靠阀杆压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。它的结构长度大于闸阀,同时流体阻力较大,长期运行时,它的密封可靠性也不强。截止阀的动作特性是,关闭件(阀瓣)沿阀座中心线移动。它的作用主要是切断,也可粗略调节流量,但不能当节流阀使用。典型截止阀如图6.3.5所示。




二、截止阀的分类

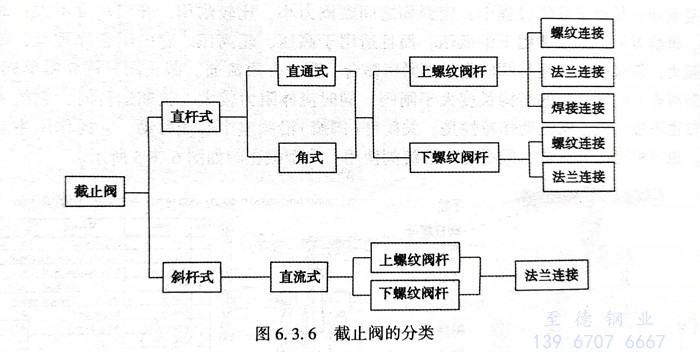

 1. 总分类见图6.3.6。


图 6.jpg


 2. 截止阀可按通道方向分三类:

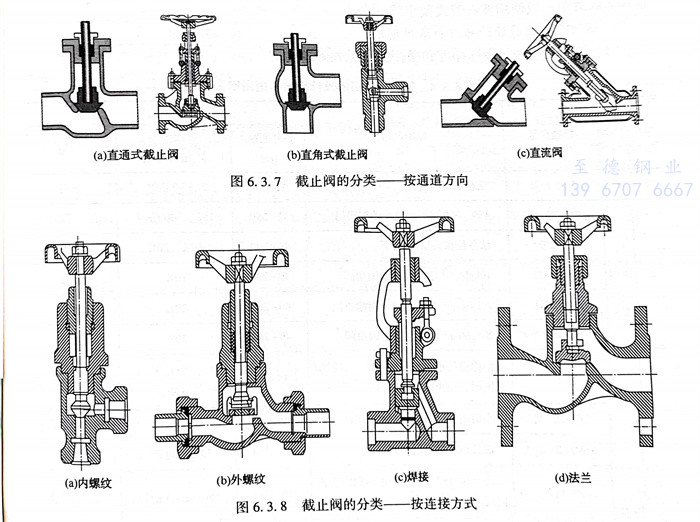

   ①. 直通式:进出口通道成一直线,但经过阀座时要拐90°的弯。如图6.3.7(a)所示。安装于直线管路,由于操作方便,用得最多。但它的流体阻力大,对于阻力损失要求严的管路,使用直流式为好。但直流式阀杆倾斜,开启高度大,操作不便。


   ②. 直角式:进出口通道成一直角。如图6.3.7(b)所示。安装于垂直相交的管路,流动阻力小,常用于高压。③直流式:进出口通道成一直线,与阀座中心线相交。这种截止阀,阀杆是倾斜的。阀体与

阀杆成45°,流动阻力小,压力降小,便于检修和更换。如图6.3.7(c)所示。


图 7.jpg


 3. 按连接方式截止阀分为:内螺纹式、外螺纹式、焊接式、法兰式等。见图6.3.8。



三、适用范围


(1)与闸阀相比截止阀具有一定的调节作用,故常用于调节阀组的旁路。经常需要调节压力和流量的部位,应选用节流阀。


(2)截止阀单向流动。


(3)截止阀在关闭时需要克服介质的阻力。截止阀与相同规格的闸阀相比,结构长度较大,一般用于DN≤250的管道上,因为大口径的截止阀加工和制造都比较麻烦,且密封性能不如小口径的截止阀。


(4)对要求有一定调节作用的开关场合(如调节阀旁路、软管站等)和输送液化石油气、液态烃介质的场合,宜选用截止阀以代替闸阀。


(5)用于手动调节流量,结构简单,制造维护方便,密封面结构较耐腐蚀,流体阻力大。流体向上流过阀座,阀座上有沉淀物时影响严密性,不宜用于悬浮固体及黏度较大的流体。


(6)直通式和直流式的截止阀、节流阀可安装在水平和垂直管道上,角式截止阀和节流阀需安装在垂直相交的管道上,安装时要注意阀体的指示方向与介质的流向一致。


(7)针形阀是带细微锥形塞子的截止阀,可用于小流量微调或用作取样阀,通常应用于小口径。如果口径大,也需要有调节功能,可以采用节流阀,此时阀瓣为抛物线等形状。


(8)要求低泄漏的工况,应采用低泄漏的截止阀。低泄漏的截止阀有多种结构,其中在化工装置中一般使用波纹管式截止阀。



四、钢制截止阀的设计标准和适用范围

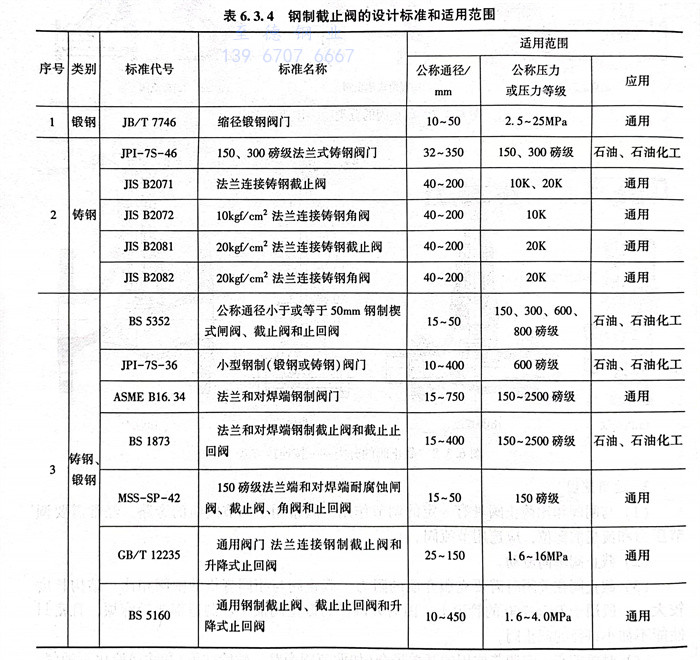

 1. 钢制截止阀的设计标准和适用范围见表6.3.4。




 2. 截止阀有关其他标准。


   GB/T 12233《通用阀门 铁制截止阀与升降式止回阀》


   JB/T 53174《截止阀产品质量分等》


   JB/T 53165《高压平衡截止阀产品质量分等》


   GB/T 587《船用法兰青铜截止阀》


   GB/T 590《船用法兰铸铁截止阀》


   GB/T 8464《内螺纹连接闸阀、截止阀、球阀、止回阀 通用技术条件》


   GB/T 8465.2《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制截止阀》

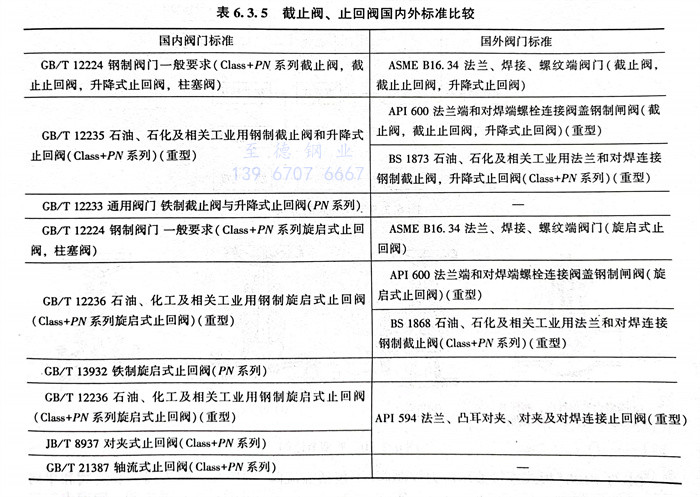

 3. 截止阀、止回阀国内外标准比较见表6.3.5。




 4. 国外截止阀规范应用


   设计、制造按BS 1873、BS 5352、ASME B16.34。结构长度按ASME B16.10。连接端法兰尺寸ASME按ASME B16.5;对接焊端按ASME B16.25;承插口尺寸按ASME B16.11;螺纹端按 ASME Bl.20.1。阀门检查和试验按API 598。
