不锈钢气体保护焊按保护气体的化学成分分为惰性气体（例如：氩气、氦气）保护焊和混合气体（例如：98％氩气＋2％氧气或95％氩气＋5％二氧化碳）保护焊两种。
1. 惰性气体保护焊焊丝。

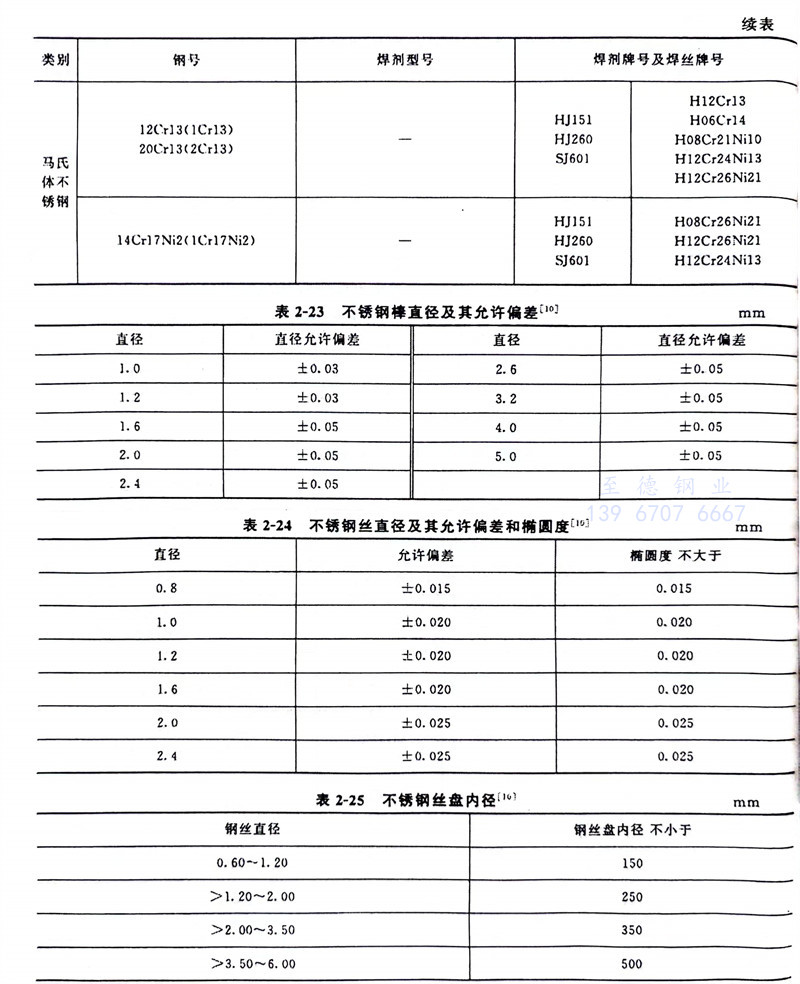

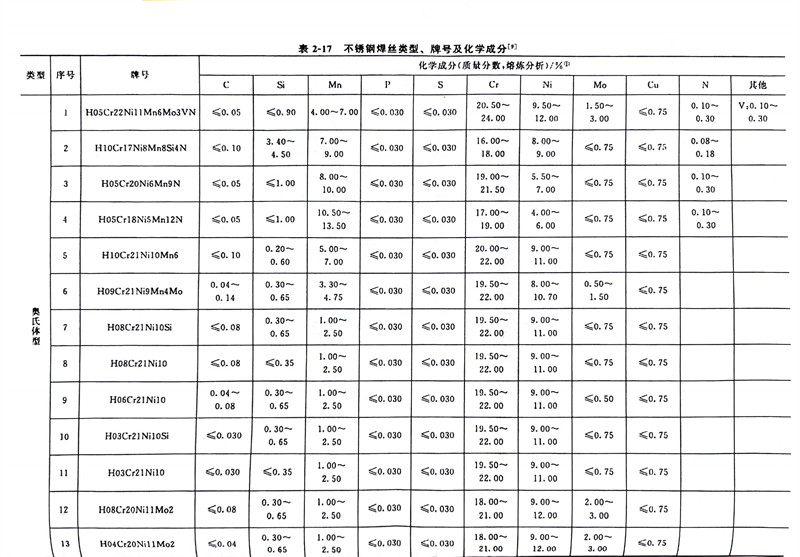

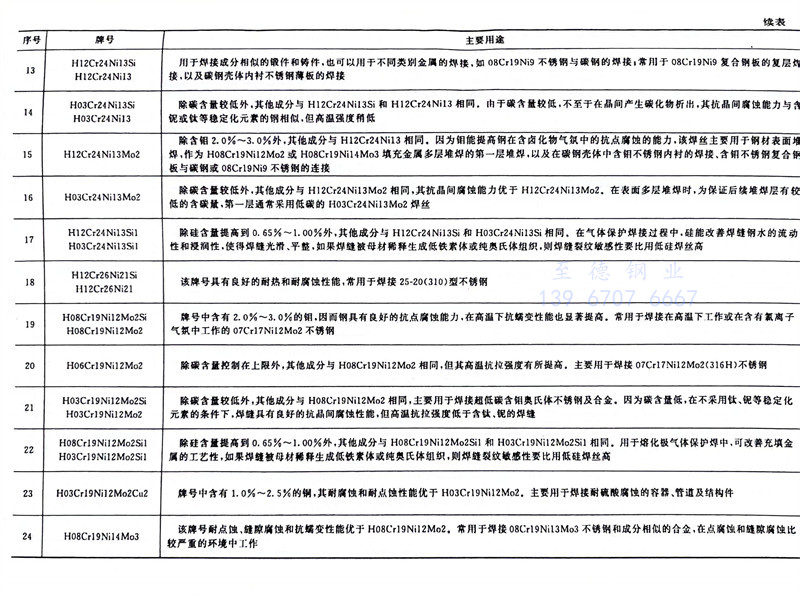

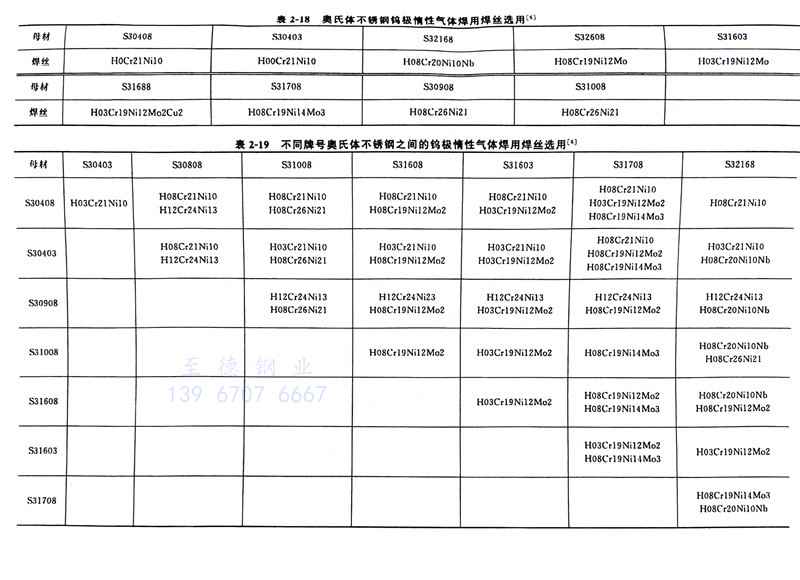

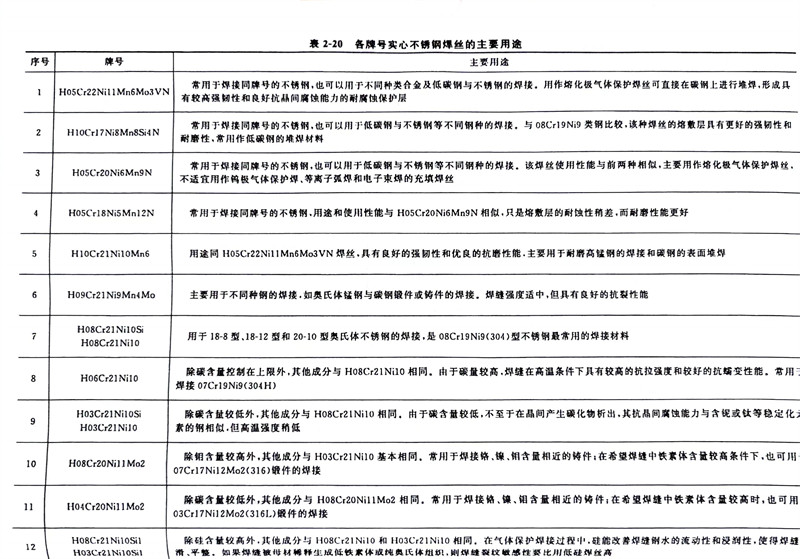

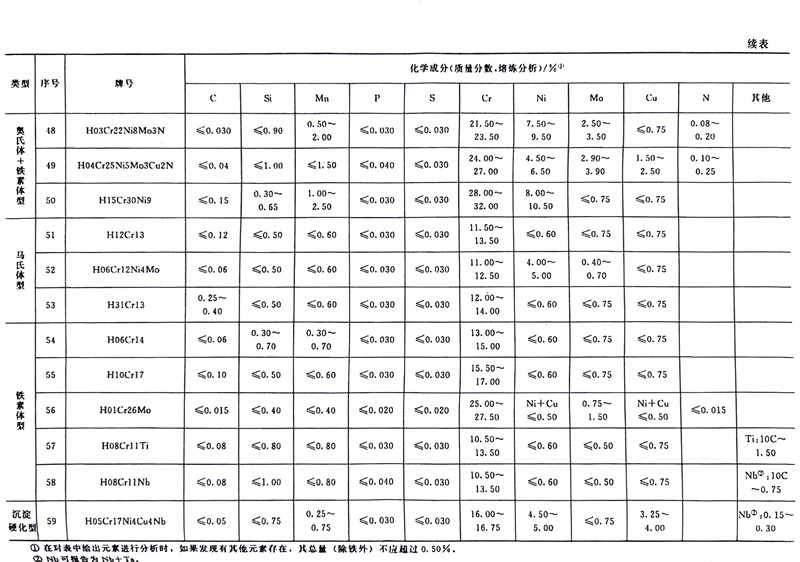

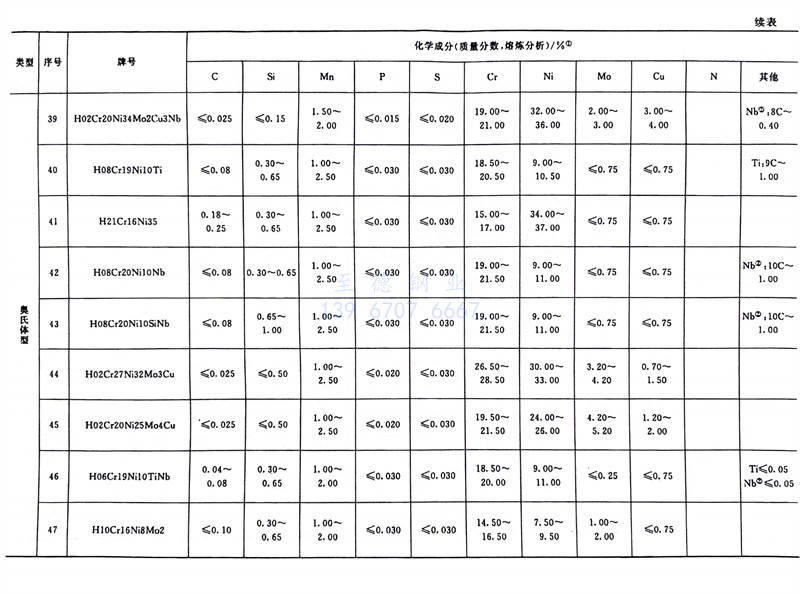

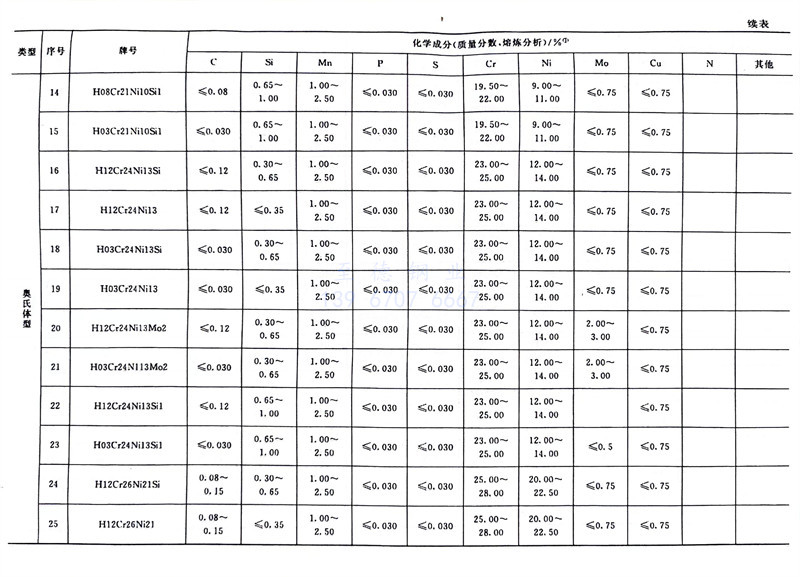

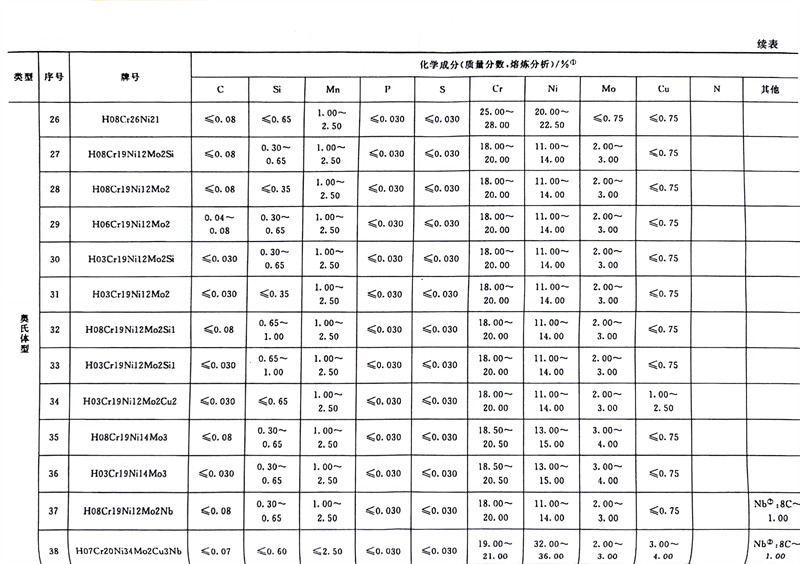

惰性气体保护焊接时焊接区的金属不会被氧化，所以焊丝熔化后化学成分基本不变，即焊缝金属的化学成分就是焊丝的化学成分。焊接时要选择与母材化学成分接近的焊丝，焊丝的化学成分见表2-17，不锈钢压力容器焊接用实心焊丝的选用见表2-18、表2-19。各牌号实心不锈钢焊丝的主要用途见表2-20。非重要件焊接用焊丝可从不锈钢母材截取板条作填充材料。对钢棒直径、钢丝直径和钢丝盘内径均有一定的要求，分别见表2-23～表2-25。其中钢丝直径和钢丝盘内径是气体保护熔化极焊接方法提出的特殊要求。钢棒长度为1000mm，允许正偏差≤50mm。钢丝应规整，不得散乱或成“o”字形。
不锈钢压力容器用各种焊丝应符合 NB/T 47018-2011（JB/T 4744）《承压设备焊接材料订货技术条件》，焊丝的选用应符合NB/T 47015-2011（JB/T 4709）《压力容器焊接规程》、HG/T 20581《钢制化工容器材料选用规定》等标准的规定。
2. 混合气体保护焊用焊丝。
混合气体保护焊用焊丝亦选用惰性气体保护焊焊丝。
