一、隔膜阀概述

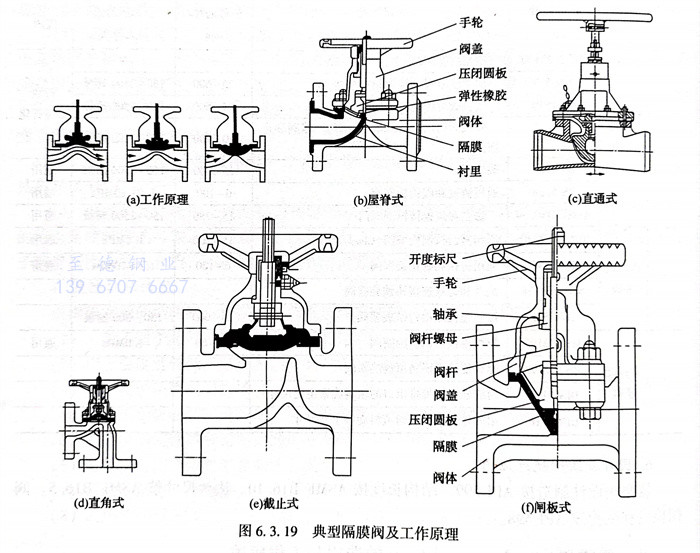

隔膜阀的结构形式与一般阀门很不相同，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，它是依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为-50～175℃。隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。隔膜阀的工作原理见图6.3.1919(a)。典型隔膜阀见图6.3.19（b）～（6.3.19(b)~(f)。
二、隔膜阀的分类
1. 按衬里，隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀等。
2. 按结构形式分三类。
①. 屋脊式，也称突缘式，是最基本的一类。它的结构形状如图6.3.19（b）所示。阀体是衬里的；隔膜阀阀体衬里，就是为了发挥它的耐腐蚀特性。这类结构除直通式之外，还可做成直角式。如图6.3.19（c）、图6.3.19（d）所示。
②. 截止式，结构形状与截止阀相似，见图6.3.19（e）。这种形式的阀门，流体阻力比屋脊式大，但密封面积大，密封性能好，可用于真空度高的管路。
③. 闸板式，结构形式与闸阀相似，见图6.3.19（f）。闸板式隔膜阀，流体阻力最小，适合于输送黏性物料。隔膜材料，常用天然橡胶、氯丁橡胶、丁腈橡胶、异丁橡胶、氟化橡胶和聚全氟乙丙烯塑料(F46)等。
三、隔膜阀的优点
（1）流体阻力小。
（2）能使用于含硬质悬浮物的介质。
（3）由于介质只跟阀体和隔膜接触，所以无须填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀的可能。
（4）只要对衬里材料和隔膜进行恰当的选择，便可适应广泛的腐蚀介质，例如酸、碱类流体。
四、隔膜阀有关标准规范

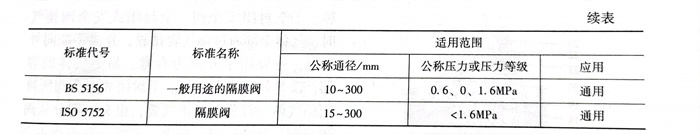

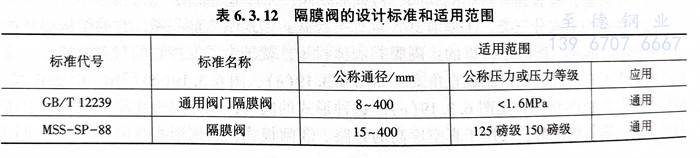

隔膜阀有关标准规范见表6.3.12。
