隔膜阀结构的最大特点是阀内隔膜能将工作介质与阀瓣、阀杆等部件分隔开来，使阀件不受介质腐蚀，介质也不会外漏，省去了密封结构。
隔膜阀有屋脊式、截止式、直流式、直通式等几种结构形式。

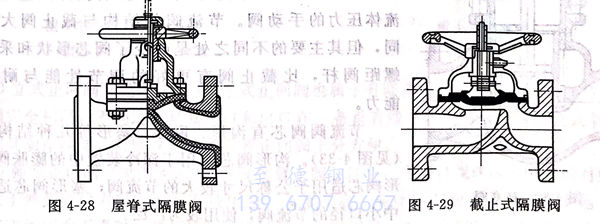

1. 屋脊式隔膜阀（见图4-28)
为最常用的一种结构形式。关闭时，带有隔膜的阀瓣下移，使其与阀体的脊背密封，达到切断流体的要求。其结构简单，维修方便，流体阻力小，因而得到广泛应用。
2. 截止式隔膜阀（见图4-29)
结构与截止阀相似，类似在截止阀的阀瓣下方装置隔膜以隔断流体。但其结构复杂，流体阻力大，目前已较少采用。

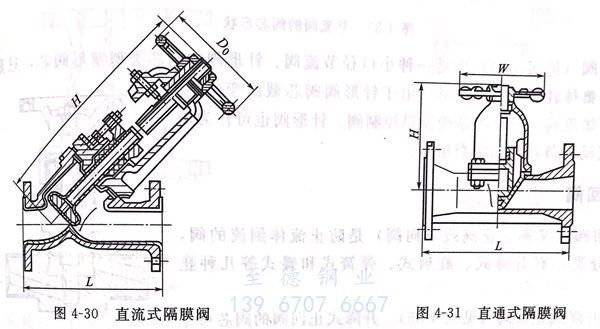

3. 直流式隔膜阀（见图4-30)
为截止式隔膜阀的改型结构，形同Y型阀，其结构仍很复杂，但改善了流体的流通状态，减小了阻力。
4. 直通式隔膜阀（见图4-31)
其流体的流道近似直线，阻力很小，适用于易阻塞的介质。
闸板式隔膜阀的通道及密封形式与闸阀相似，因启闭时隔膜变形及磨损很大，使用寿命短，所以已很少采用。
