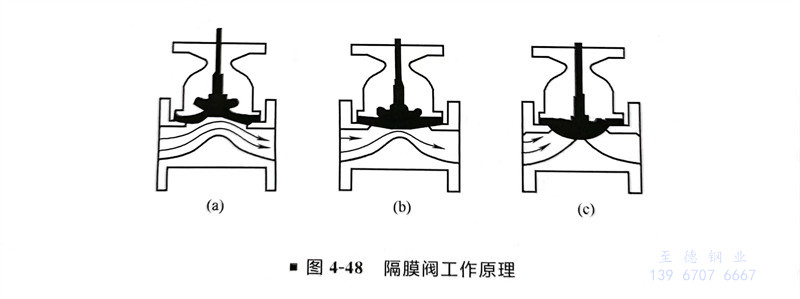

隔膜阀（Diaphragm Valve）的结构形式，与一般阀门很不相同，它是依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀的工作原理如图4-48所示。
1. 隔膜阀的分类
隔膜阀按结构形式可分为以下几类：
a. 屋脊式

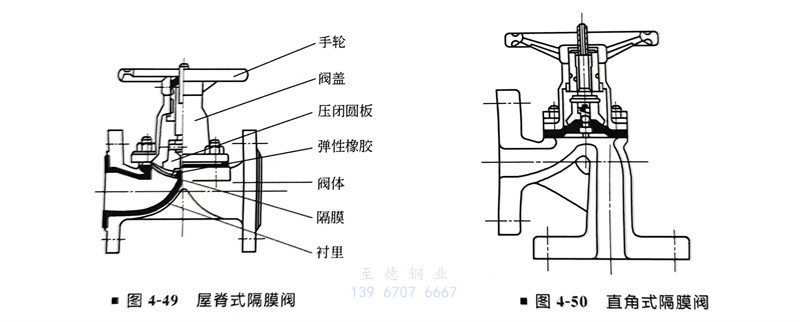

也称突缘式，是最基本的一类。其结构如图4-49所示。从图中可以看出，阀体是衬里的。隔膜阀阀体衬里，就是为了发挥它的耐腐蚀特性。这类结构，除直通式之外，还可制成直角式，如图4-50所示。
b. 截止式

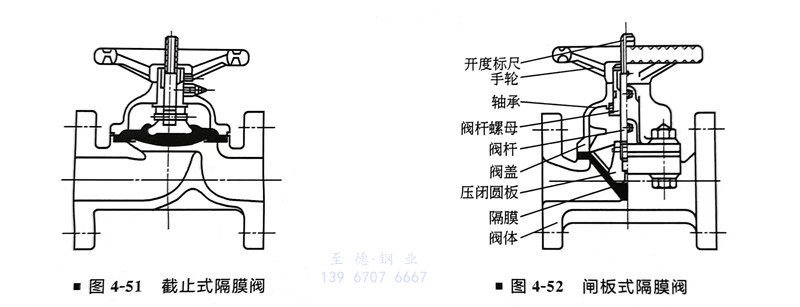

其结构形状与截止阀相似，如图4-51所示。这种形式的阀门，流体阻力比屋脊式大，但密封面积大，密封性能好，可用于真空度高的管道。
c. 闸板式
其结构形式与闸阀相似，如图4-52所示。闸板式隔膜阀流体阻力最小，适合于输送黏性物料。
隔膜材料常用天然橡胶、氯丁橡胶、丁腈橡胶、异丁橡胶、氟化橡胶和聚全氟乙丙烯塑料（F46）等。
隔膜阀的缺点是耐压不高，一般在6kgf/cm(0.66MPa)之内；耐温性能也受隔膜的限制，一般只能耐60～80℃，最高（氟化橡胶）也不超过180℃。
2. 隔膜阀的特点及选用
①. 流体阻力小。
②. 能用于含硬质悬浮物的介质；由于介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀的可能。
③. 适用于有腐蚀性、黏性、浆液介质。
④. 不能用于介质压力较高的场合。
⑤. 隔膜材质的推荐使用范围见表4-68。

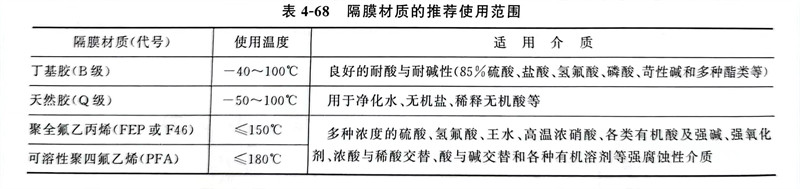

表4-68 隔膜材质的推荐使用范围
丁基胶（B级） -40~100℃ 良好的耐酸与耐碱性（85％硫酸、盐酸、氢氟酸、磷酸、苛性碱和多种酯类等）
天然胶（Q级） -50~100℃ 用于净化水、无机盐、稀释无机酸等
聚全氟乙丙烯（FEP或F46） ≤150℃ 多种浓度的硫酸、氢氟酸、王水、高温浓硝酸、各类有机酸及强碱、强氧化剂、浓酸与稀酸交替、酸与碱交替和各种有机溶剂等强腐蚀性介质
可溶性聚四氟乙烯（PFA） ≤180℃
