①. 管道布置平面图应按比例绘制。
②. 画出装置区内所有的建、构筑物，表示出梁柱、门、窗、墙、平台、梯子、斜撑、栏杆、吊车轨、设备机泵的基础、围堰等的位置及大小。建、构筑物的纵横向轴线最好按整个装置统一编号。
③. 画出装置区内所有的设备机泵并定位，对于复杂的大型机泵最好画出其大致的轮廓外形，设备的管口应以双线表示。为了便于判断管道布置图和平台梯子的位置是否合理，最好将设备的仪表管口、塔顶吊柱、设备上的附属装置（如搅拌装置、加料装置等）画出。
④. 画出装置区内所有的管道走向及其所有组成件（包括焊接在管道上的所有仪表元件）的位置，表示出组装焊缝的位置。伴热管只画出伴热蒸汽分配站和凝结水收集站（如果项目有要求，则可以在管道布置平面图上和轴测图上表示出伴热管的走向和起止点）。大型复杂的特殊阀门宜画出其大致轮廓外形。
⑤. 画出就地安装的仪表箱，但不需要标注定位尺寸。
⑥. 标注出管线号（管线号一般包括管径、介质类别、材料选用等级、管道编号、隔热、伴热等信息）、坡度、流向等。这些标注应整齐有序，适当集中，便于查找。
⑦. 若平面图太复杂，可将图纸分层，分别画出。
a. 当塔与管廊连接时，塔和管廊应表示在同一张图上。
b. 当设备布置在管廊下时，应将设备与管廊分开表示在不同的平面图上。
c. 大型压缩机除主管外，有许多小口径管道（油管、排放管等），这时，应将这些小口径管道另外出图。
d. 人工操作的管道部件应与其操作平台一起表示。

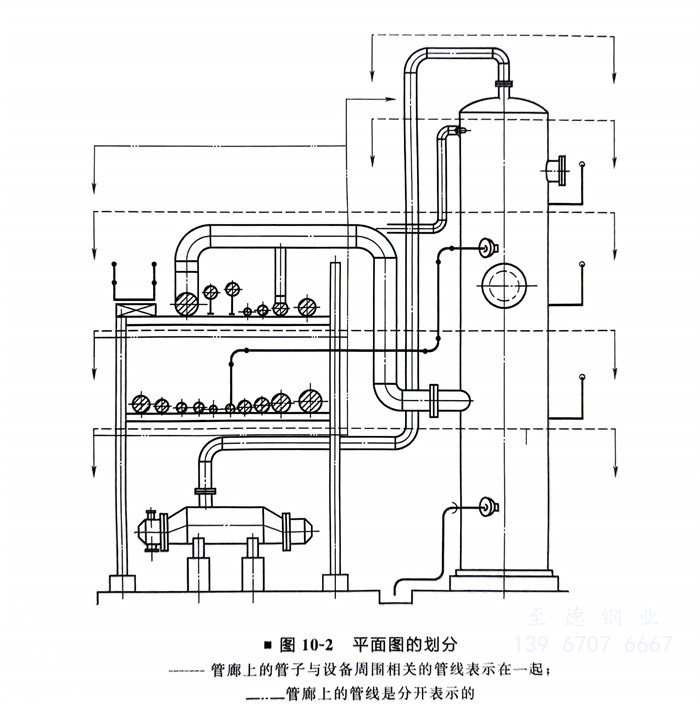

图10-2所示为平面图的划分。
⑧. 管道布置平面图上其他内容（北向标、管口方位表、标题栏、说明、文字的大小、线形等），应根据所在压力管道行业的制图标准规范或者所在单位的工程标准统一规范。
