①. 设备的位置以设备中心线为准，根据该项目的总图条件来绘制。
②. 基础外形、设备外形、框架、梯子、平台和管口均要在配管图中表示，对于泵等简单的转动设备可不必表示其外形。
③. 设备的保温需表示。
④. 设备截面的画法为周围剖面线、中间为空白表示。
⑤. 对于仪表、液位计的外形要表示，温度计仅表示管口。带有管道附件的压力计，如属于管道专业范围，该附件应表示口径和等级（或形式）。
⑥. 换热器或卧式罐上的放空和排净不需表示。
⑦. 泵上的仪表排净及放空不需表示。
⑧. 管口的管口号或管口名称应表示，与管道相连的管口要再图上标注角度和管口表上未表示的尺寸。
⑨. 平面图上可不表示平台栏杆。
⑩. 如果平台位置距管口太近，管口表示不清楚，这时应加一断面图。
⑪. 平台及楼面的标高应表示。
⑫. 设备位号应表示，且尽量沿中心线标注。
⑬. 当平面图上只表示设备的一个断面时，其标高应表示出在该平面图上所表示的此设备的范围。
⑭. 卧式换热器或储罐安装高度应在图中表示。

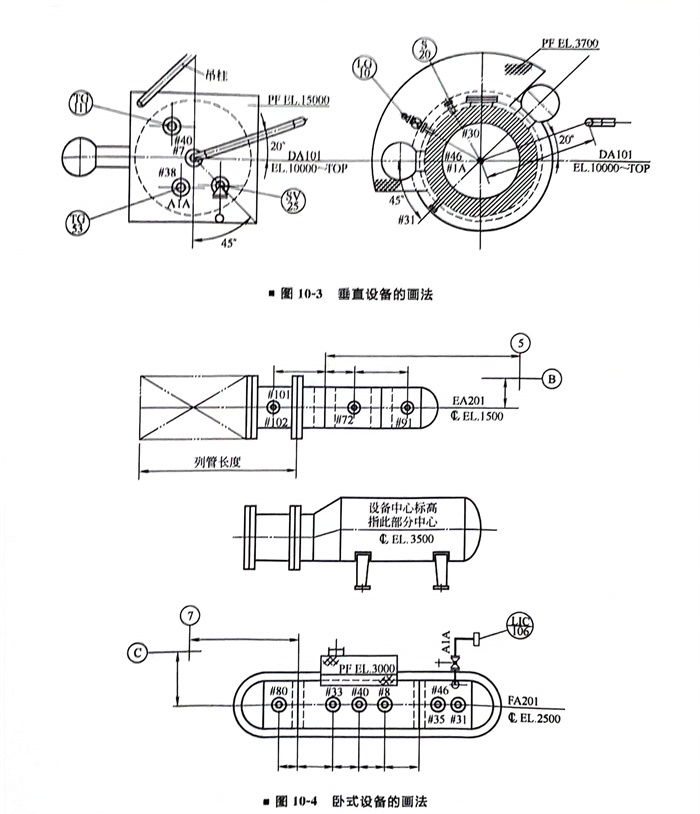

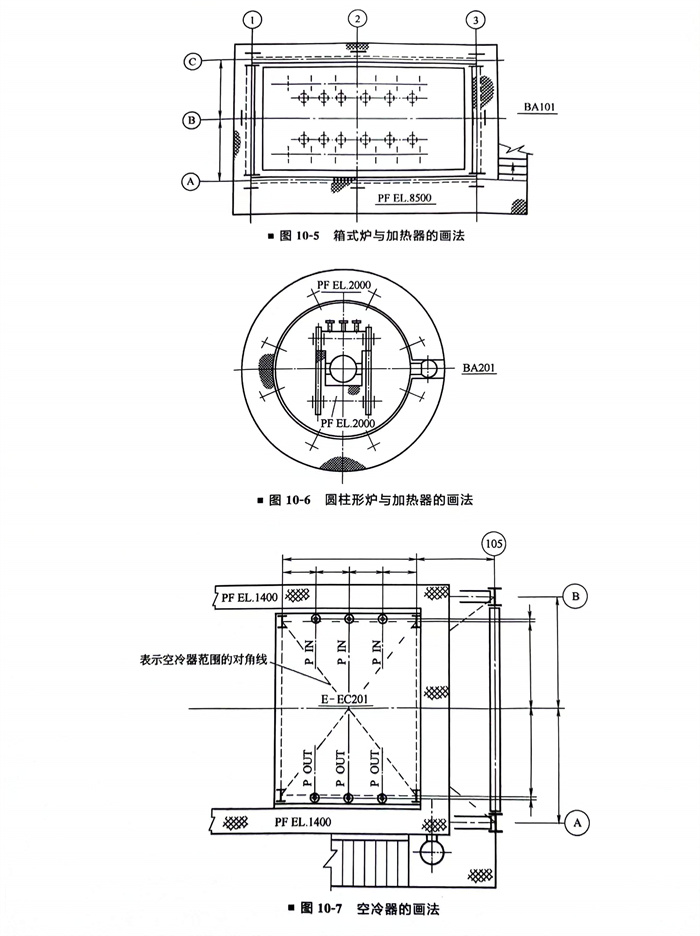

⑮. 管道布置平面图设备的画法实例如图10-3～图10-7所示。
