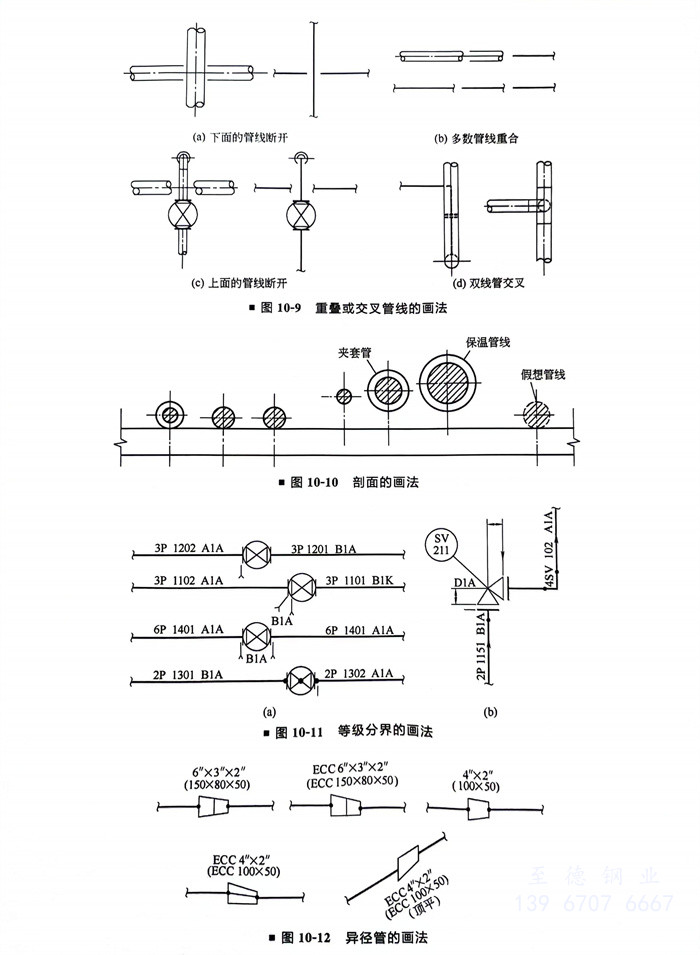

①. 重叠或交叉管线（图10-9）。
②. 剖面（图10-10）。
③. 等级分界（图10-11）。
④. 异径管（图10-12）。
a. 同心异径管仅表示口径。
b. 底平的偏心异径管，口径前加“ECC”，顶平的偏心异径管，口径前加“ECC”，后加“（TOP FLAT）”。

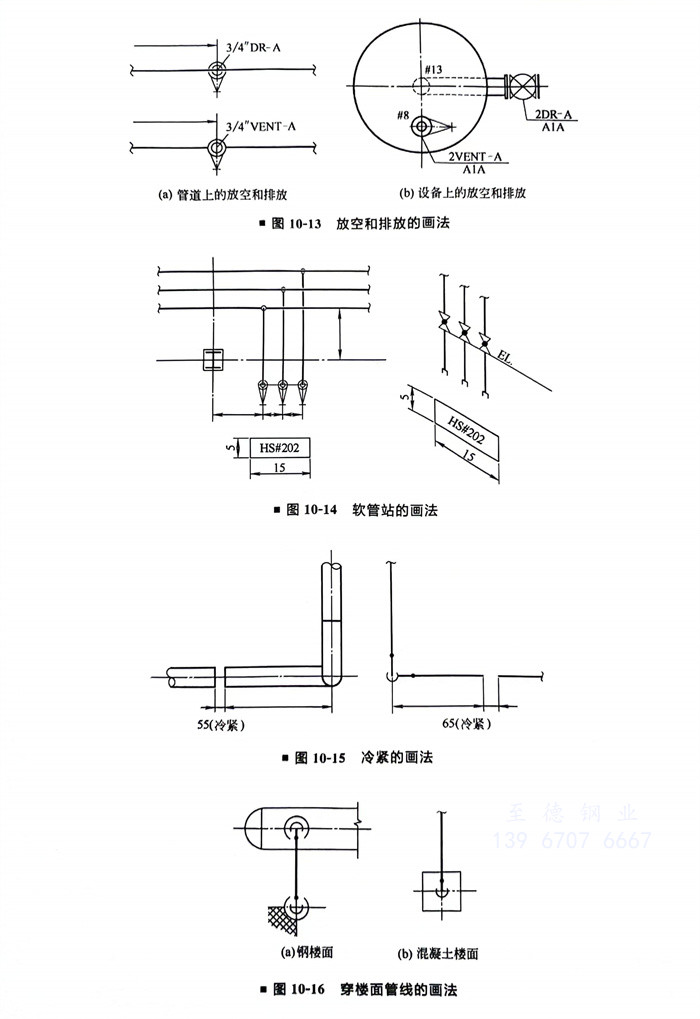

⑤. 放空和排放（图10-13）。
管道上的放空和排放，应将阀门的手柄方向以及放空、排放的类型及口径标在管线上，设备上的放空和排放需表示其类型、口径及等级。
⑥. 软管站（图10-14）。
软管站的位置（在总布置图上）及站号表示如下。
⑦. 冷紧（图10-15）。
⑧. 穿楼面的管线（图10-16）。

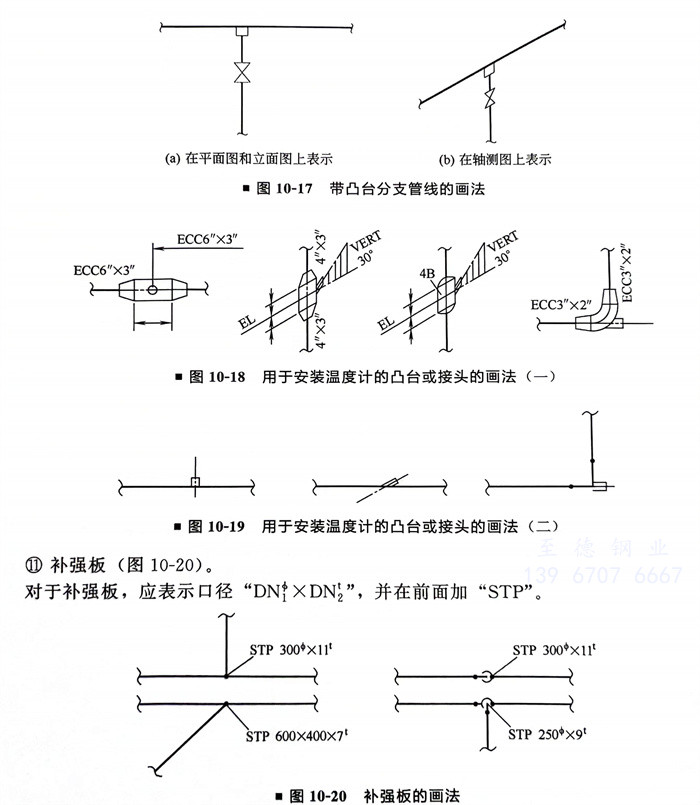

⑨. 带凸台的分支管线（图10-17）。
⑩. 用于安装温度计的凸台或接头（图10-18、图10-19）。
⑪. 补强板（图10-20）。
对于补强板，应表示口径“DN1×DN2”，并在前面加“STP”。

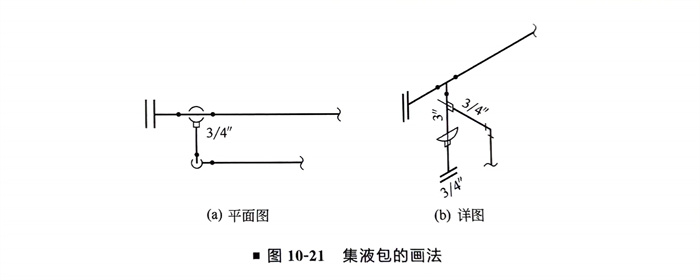

⑫. 集液包（图10-21）。
装在主管上的集液包应与主管表示在同一张图上。

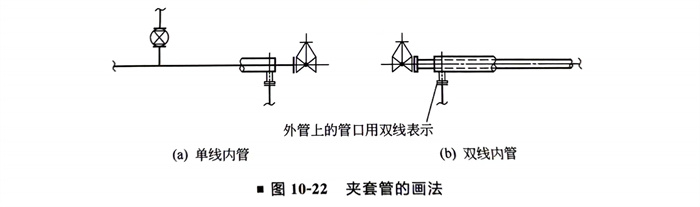

⑬. 夹套管（图10-22）。
a. 导向板的详图，管端及与外管相连的管线应单独出图表示。
b. 对于外管，应按下面部分表示：管线起点及终点；管线与外管相连；长、直管线。
c. 内管双线表示的管道在轴测图中的表示应与单线表示的管线相同。

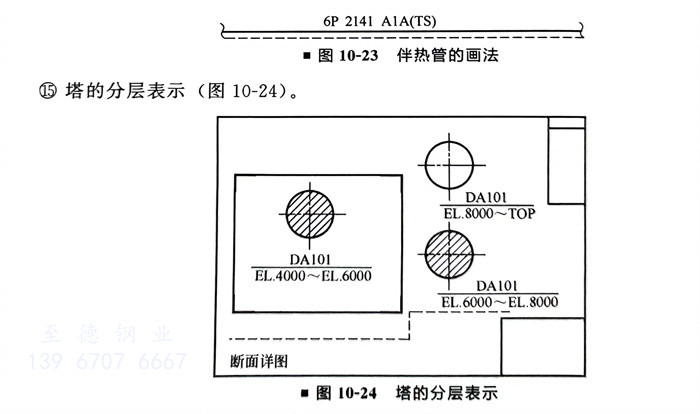

⑭. 伴热管线（图10-23）。
无论伴热管的根数是几根，仅用单虚线表示伴热，虚线的长度应清楚地表示伴热范围。
⑮. 塔的分层表示（图10-24）。
当塔的断面表示在平面图的接续线以外出时，竖向布置时以较高标高应从高至低，横向布置时应从左至右的顺序布置。

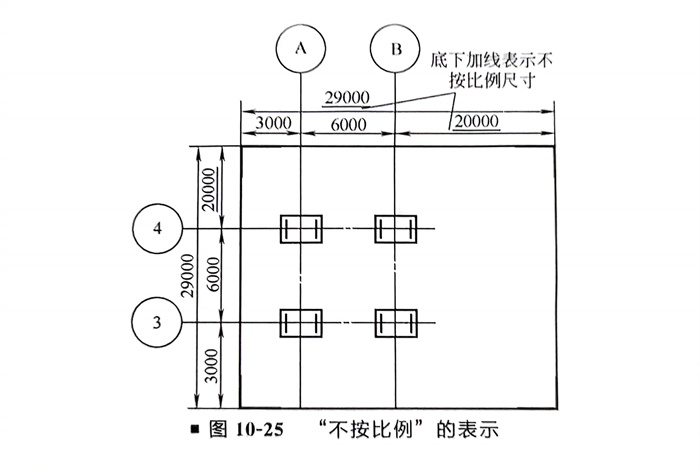

⑯. “不按比例”的表示（图10-25）。
