对应力分析轴测图上感兴趣的点称为节点。在应力计算、分析过程中必须通过这些点给计算软件提供信息及从计算机中得到信息。
管系中下列位置处或情况下需要编制节点：
①. 几何定义（管系的起点、终点、方向的改变点、相交点、管径壁厚改变点等）。
②. 操作条件变化处（温度压力变化处）。
③. 定义元素的刚度参数（管子材料的改变，刚性元件和膨胀节）。
④. 定义边界条件（约束和附加位移）。
⑤. 建立精确的动力学模型。
⑥. 定义节点的载荷条件（保温材料重量，附加力，地震作用、风载、雪载等）。
⑦. 需要从应力分析中得到计算结果处（管子跨度中间的应力、位移等）。

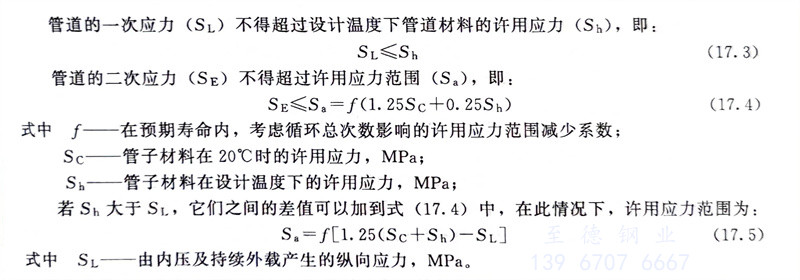

管道一次应力和二次应力的合格判断
管道的一次应力（SL）不得超过设计温度下管道材料的许用应力（Sh)，即：
