一、管线和阀门的标高


  ①. 如果标高不能与管线平行书写，可按图10-46所示的形式表示。


  ②. 如果管道布置在构筑物上，梁、地板和平台的标高也要表示（在剖面图上，柱号和平面尺寸可不表示）（图10-46）。


  ③. 阀门的标高。


   按图10-47所示的形式表示，并留有垫片的空隙。





二、管线号及流向


  ①. 在表示管道上的管线号、标高（EL）和流向箭头时，应注意为梁上的管架号留出空间。


  ②. 管线号、标高和流向箭头应为一组。

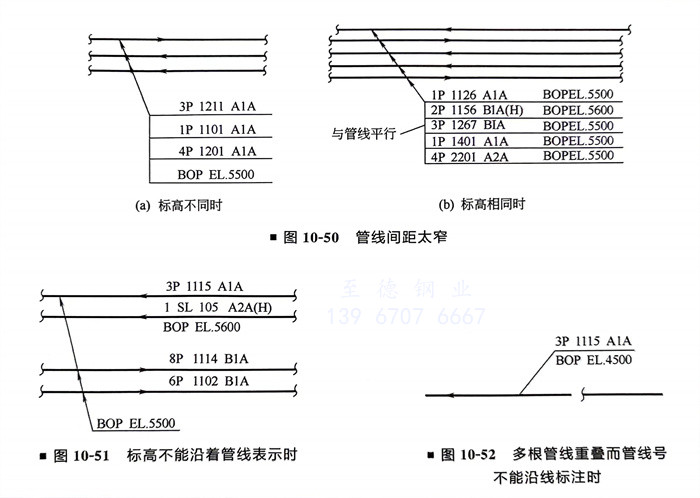

   管线号及流向的表示如图10-48～图10-52所示。
