一、轴测图的概念
管道轴测图又称单管管段图或单线图，是沿北向方向标（N），按正等轴测投影绘制的形象的管道立体视觉图形。管道轴测图供施工单位在施工现场预备管道材料并预制、装配的图纸。
二、轴测图的内容

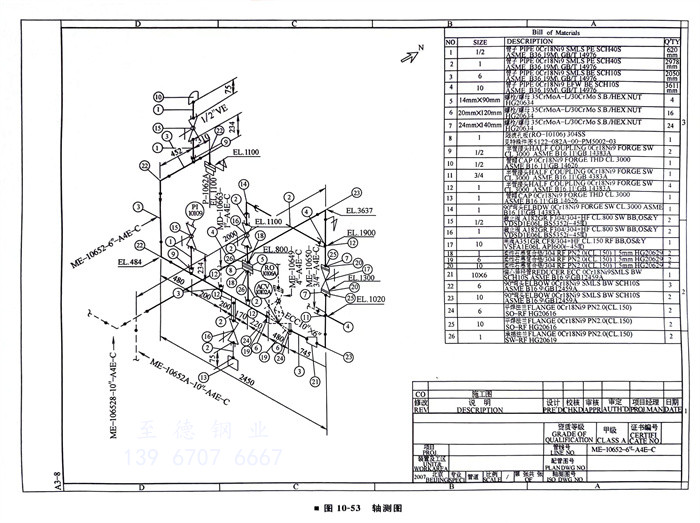

轴测图主要包括五部分内容（图10-53）：管道轴测图形、工程数据、管段材料表、北向标、图签。
1. 管道轴测图形
管道轴测图形是按照管道布置平面图的设计，把管线的必要信息以及它们在空间中的相对位置表示出来的图形，包括管子、管件、阀门、仪表元件代号、管线标高、管线长度、介质流向、坡度、管线号、管架、连接信息等，尤其是更加详尽地表示出了在管道布置平面图形上很难表达清楚的管道立管上的具体设计。
2. 工程数据
工程数据包括装置及工区代号、管线号、配管图号、轴测图号、保温涂漆代号、各种尺寸、标高和管道标志、组件规格、编号、设计条件（温度、压力、保温涂漆要求）、制作检验要求等标注说明。
3. 管段材料表
管段材料表组成该管段所有组件的元件代码名称、管道材料的描述和数量。
4. 北向标和图签
北向标和图签则需要根据工程项目的具体情况而定。图签主要是项目名称、设计日期、签名（设计人、校核人、审核人）、设计单位的名称等一些信息。
三、轴测图的设计方式
1. 从计算机三维模型中抽取轴测图
项目采用计算机三维模型计算机软件进行压力管道设计，如PDS、PDMS、AutoPlant、CADWorx、SP3D等软件，可以使用软件的功能，自动生成标准格式的轴测图电子文档。
2. 使用AutoPlant Isometrics 等专用轴测图绘制软件设计轴测图
一些工程项目，使用AutoCAD或者 Microstation 进行管道布置平面图的设计，使用AutoPlant Isometrics等专门用于绘制轴测图的软件按照管道布置平面图，设计、绘制轴测图，软件可以自动生成各种形式的管道材料汇总报表。
3. 使用 AutoCAD绘制管道轴测图
使用AutoCAD的专门用于绘制轴测图的模式（执行“ddrmodes”命令，可以转换到绘制轴测图的模式）。
4. 手工绘制管道轴测图
以前计算机技术落后的情况下，人们通常在专门用于绘制管道轴测图的图纸上绘制，与使用计算机绘制相比：一方面，速度慢，不宜修改；另一方面，每一个设计人绘制的风格不统一。现在已经很少使用手工绘制管道轴测图。
四、轴测图设计的一般要求
①. SH／T 3052《石油化工配管工程设计图例》等规范有图例符号的相关规定。
②. 轴测图无论管径的大小，均采用单线绘制管线，线条的宽度及字体规定可以根据所在项目的工程规定，也可以参见HG／T 20549《化工装置管道布置设计工程规定》中的规定。

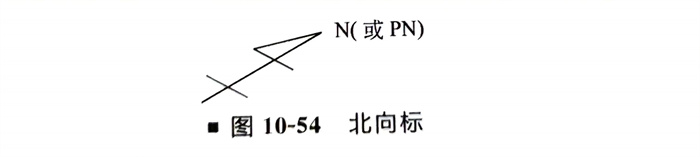

③. 轴测图上的北向N或者PN（Plant North）（图10-54）通常指向图纸的右上方，项目特殊要求时也可以指向左上方，同一装置的轴测图上的方向标取向应相同。轴测图上的北向标与管道布置图上的北向标的北向应一致。
④. 除使用工程中规定的缩写词外，图中是采用英文还是使用中文应按照项目的具体规定。
⑤. 管道轴测图不必按比例绘制，但相对比例要协调。
⑥. 阀门的手柄方向应表示在轴测图上（图10-55）。
⑦. 轴测图的尺寸标注
a. 水平管道的标注。尺寸线应与管道相平行，尺寸界线为垂直线。尺寸的大小要和管道布置平面图上一致。从邻近的主要基准点到各个独立的管道元件如孔板法兰、异径管、拆卸用的法兰、仪表接口、不等径支管的尺寸，不应画封闭尺寸，如图10-56所示的管道轴测图中的尺寸D、E、F。
b. 管线上法兰、阀门和其他管道元件的标注。一般要标出相对的位置，在立管上的阀门和其他元件需表示出标高（图10-57）。

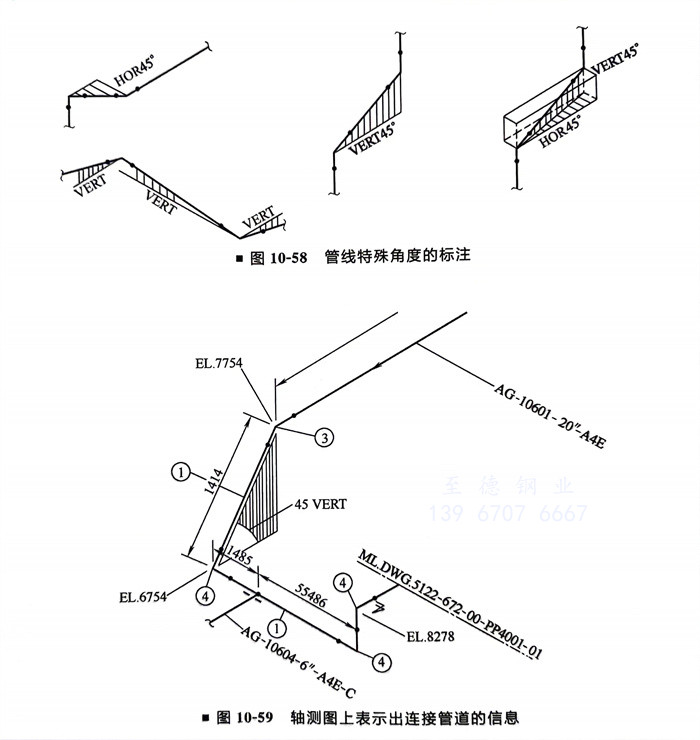

c. 管线的特殊角度（非正南、正北、正东、正西、正上、正下的情况）应该表示在轴测图上（图10-58）。
⑧. 在轴测图上需要表示出连接管道的信息（图10-59），以便查找。
⑨. 使用AutoCAD绘制轴测图，汇总管道材料需要使用其他专门开发的计算机软件，或者是经过Excel和Access另外统计、汇总管道材料，实现自动快速生成管段表，与Auto-CAD绘制的轴测图形配合使用。
⑩. 使用 AutoPlant Isometrics、PDS、PDMS、SmartPlant 3D等软件，在轴测图上会自动生成管段材料表。
五、管道布置平面图和管道轴测图常用图例

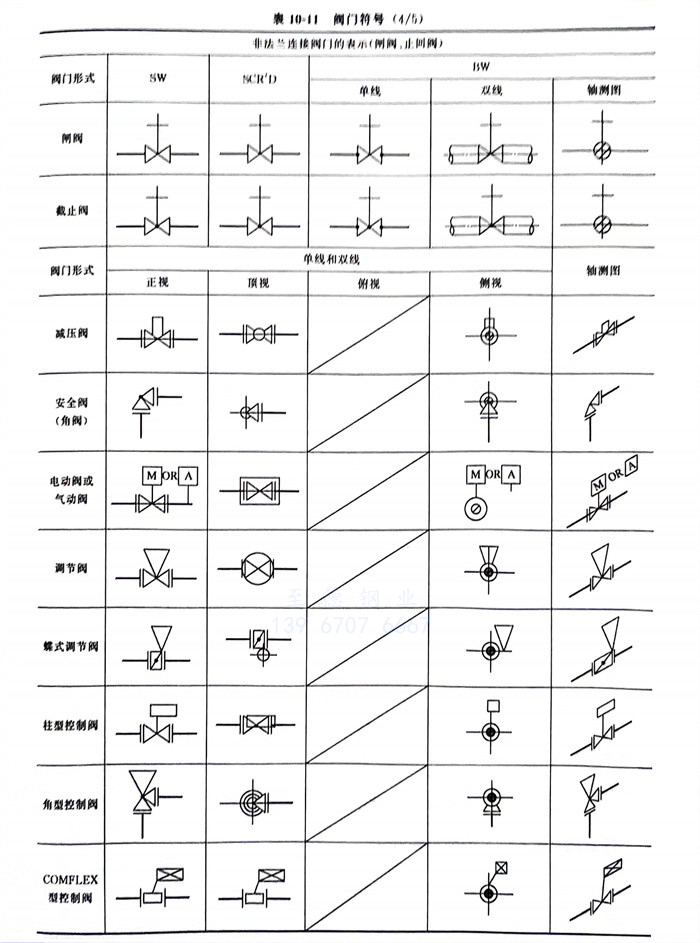

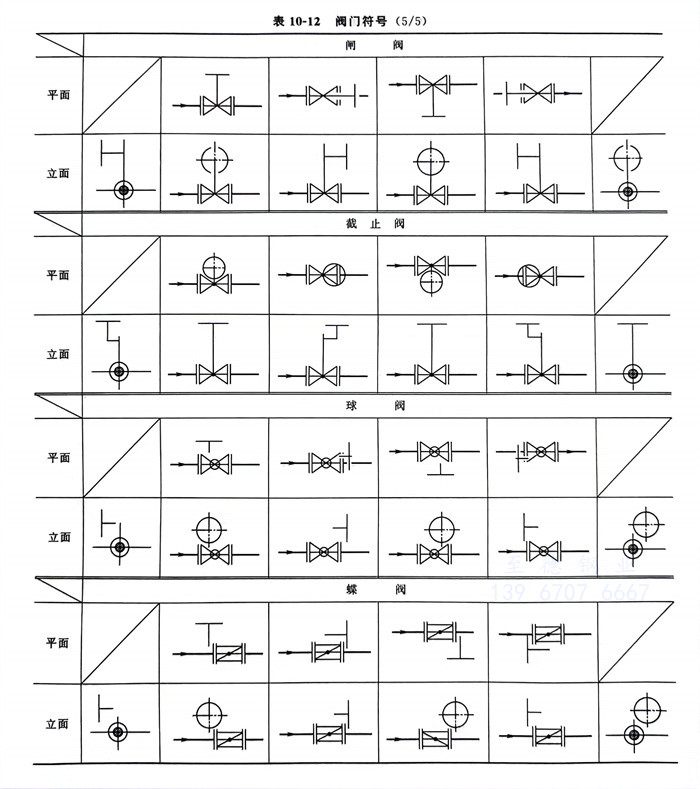

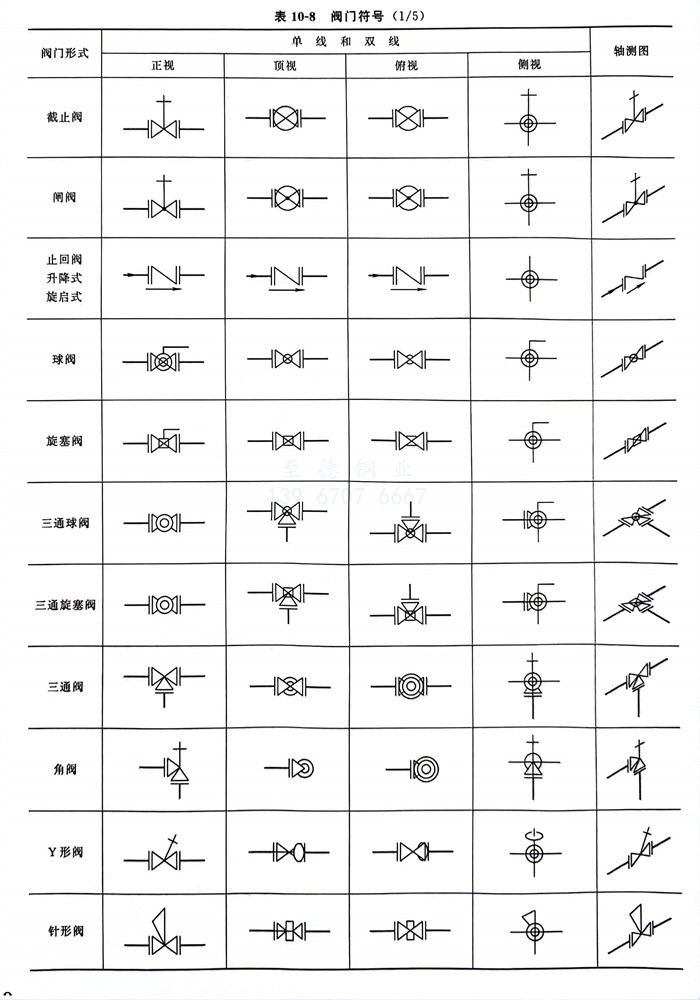

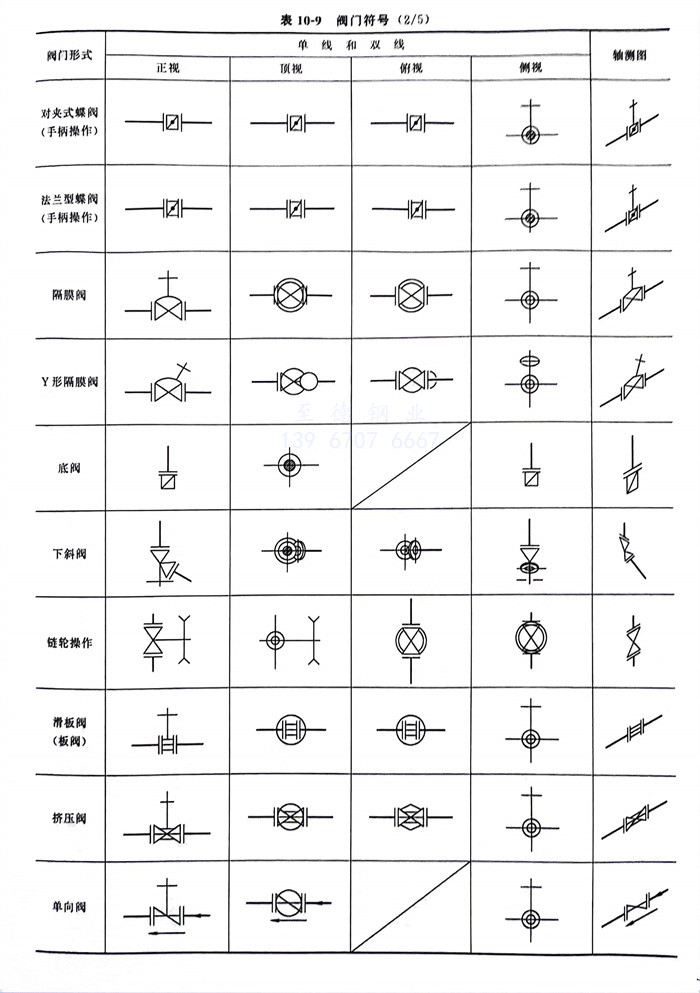

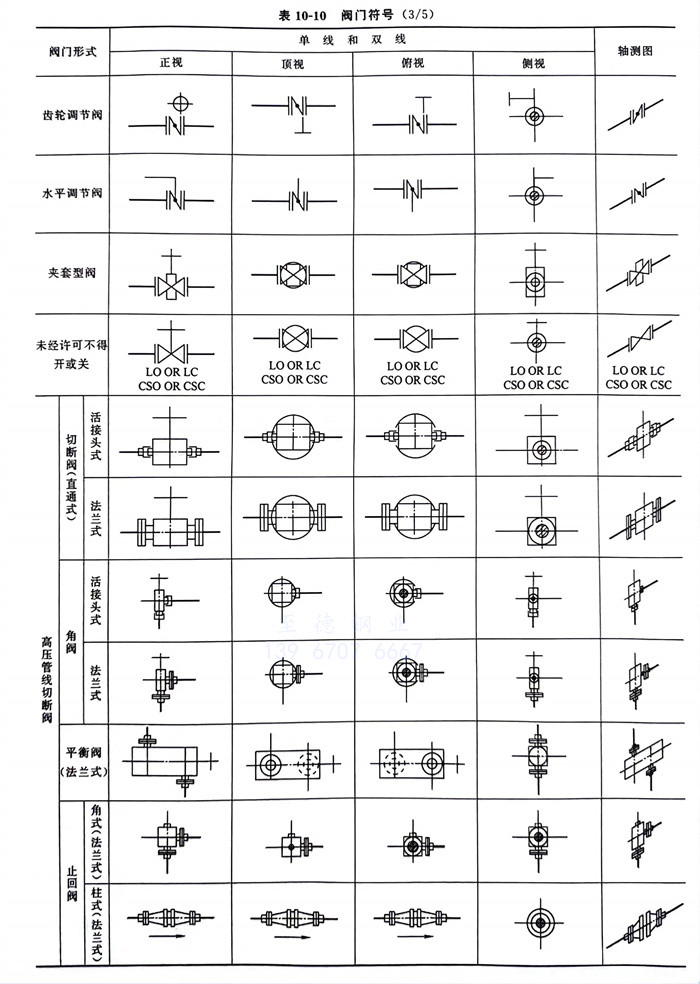

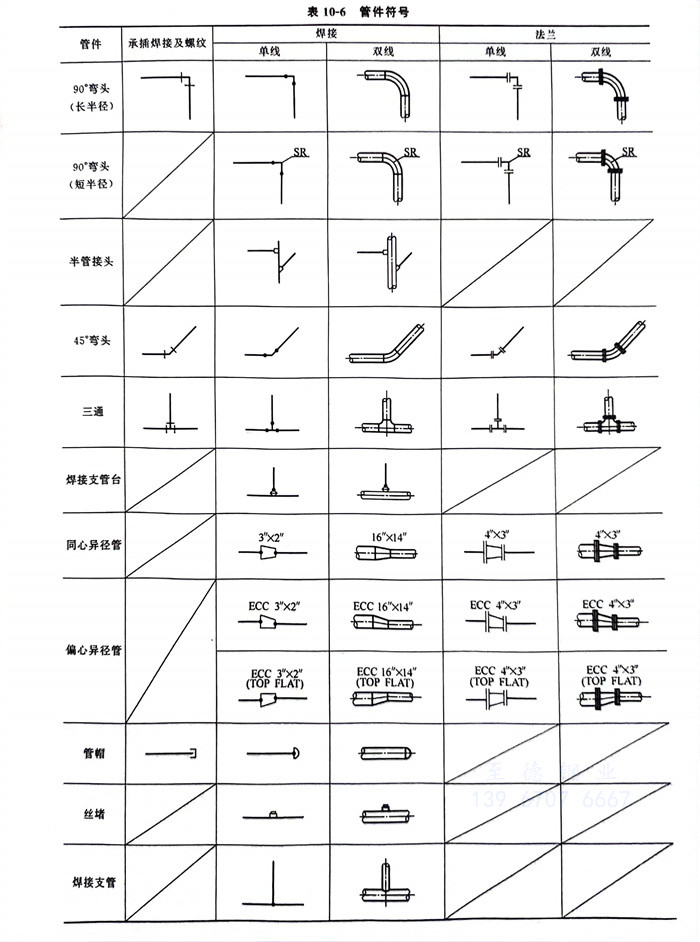

管道布置平面图和管道轴测图常用图例见表10-6～表10-12。也可参考SH／T 3052或HG 20519所提供的图例。
