①. 对于埋地碳钢管道防腐涂漆，本书按照 SH 3022介绍，HG/T 20679《化工设备、管道外防腐设计规定》、SY/T 0420《埋地钢制管道石油沥青防腐层技术标准》、SY/T 0447《埋地钢制管道还氧煤沥青防腐层技术标准》也有埋地管道防腐蚀规定，应根据工程项目的具体情况确定遵循的标准规范。
②. 埋地设备和管道表面处理的除锈等级为St3。

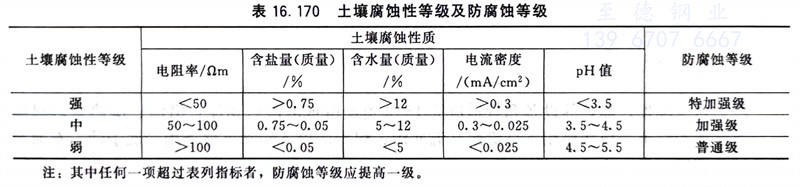

③. 埋地设备和管道防腐蚀等级，应根据土壤腐蚀性按表16.170确定。
注：其中任何一项超过表列指标者，防腐蚀等级应提高一级。
④. 埋地管道穿越铁路、道路、沟渠以及改变埋设深度时的弯管处，防腐蚀等级应为特加强级。

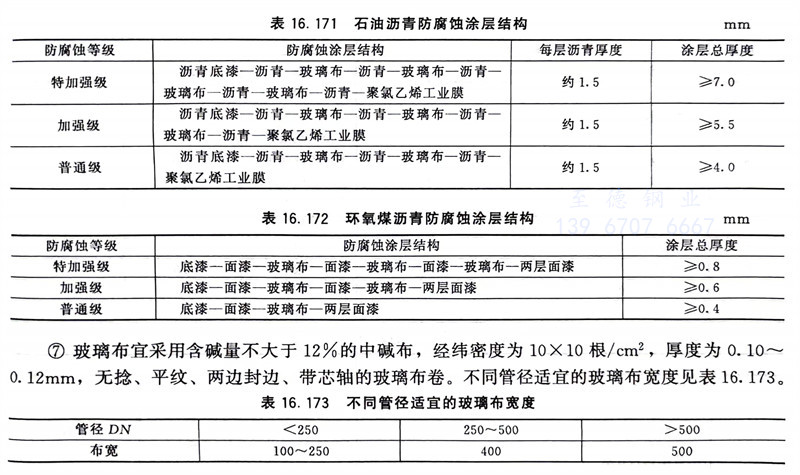

⑤. 防腐蚀涂层可选用石油沥青或环氧煤沥青防锈漆。防腐蚀涂层结构应符合表16.171和表16.172的规定。
⑥. 石油沥青防腐蚀涂层对沥青性能的要求、石油沥青性能应符合相关规定。防腐蚀涂层的沥青软化点应比设备或管道内介质的正常操作温度高45℃以上。
⑦. 玻璃布宜采用含碱量不大于12％的中碱布，经纬密度为10×10根／c㎡，厚度为0.10～0.12mm，无捻、平纹、两边封边、带芯轴的玻璃布卷。不同管径适宜的玻璃布宽度见表16.173。
⑧. 聚氯乙烯工业膜应采用防腐蚀专用聚氯乙烯薄膜，隔热70℃，耐寒-30℃，拉伸强度（纵、横）不小于14.7MPa，断裂伸长率（纵、横）不小于200％，宽400～800mm，厚（0.2±0.03)mm。
