国内外大量采用二氧化碳汽提工艺来生产尿素（一种高效化肥）。一般是在高压（140～250atm，1atm＝101325Pa）和温度180～210℃条件下，由二氧化碳与氨合成。在高温、高压下，尿素生产过程中的中间反应物-氨基甲酸铵（尿素甲铵液）等，对不锈钢有强烈的腐蚀性-破坏不锈钢的钝化膜并有去钝化作用。在缺氧的条件下，00Cr17Ni14Mo2（316L）的腐蚀率可高达50mm/a，但若向尿素中加氧，由于可使不锈钢钝化，从而使00Cr17Ni14Mo2不锈钢在尿素生产装置上的应用成为了可能。但使用后发现普通00Cr17Ni14Mo2耐蚀性尚不足，随后开发了专用于尿素生产的尿素级不锈钢（316UG）。
316UG要求钢中铬量要≥18％，由于C、S、P等元素和残余δ-铁素体的有害作用，要求C含量≤0.02％，P和S 含量≤0.015％，δ-铁素体≤0.6％。为保证δ铁素，钢中镍量应在中、上限，316UG已广泛用于二氧化碳汽提法生产尿素的合成塔等四大高压设备的塔体和构件。

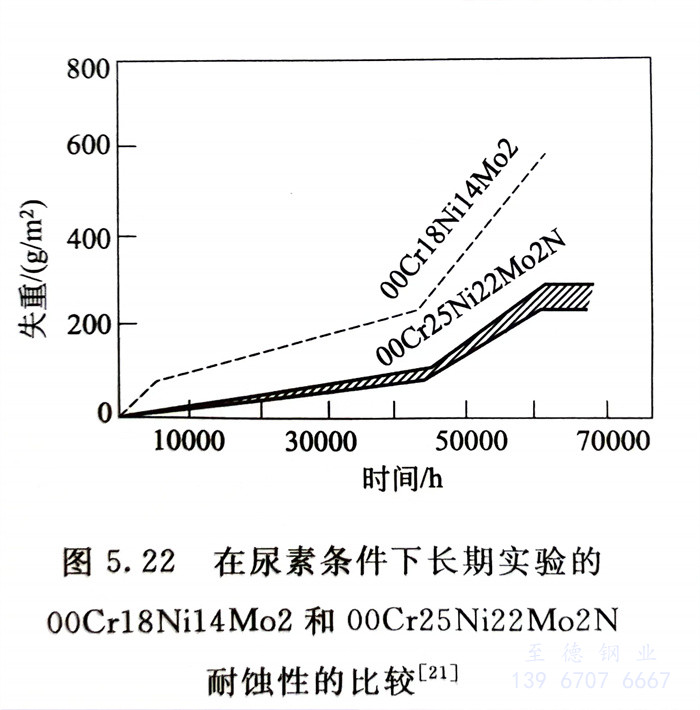

00Cr25Ni22Mo2N（2RE69）是目前优于316UG的最好的一种耐高温、高压下尿素腐蚀的一种高牌号不锈钢。由于316UG长期使用后耐蚀性仍显不足（图5.22），00Cr25Ni22Mo2N的使用范围在不断扩大。

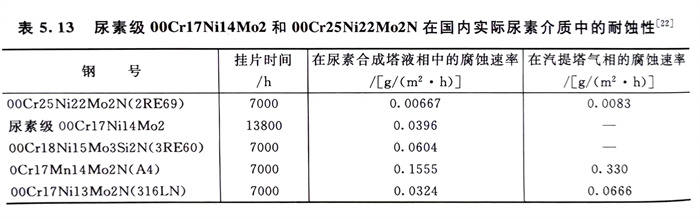

表5.13列出了尿素级316L（316UG）和00Cr25Ni22Mo2在国内大型尿素生产厂实际挂片试验结果。可以看出，在尿素合成塔和汽提塔中，00Cr25Ni22Mo2N的耐蚀性是最好的。而无镍的铬锰氮不锈钢0Cr17Mn14Mo2N （A4）的耐蚀性则是最差的。
