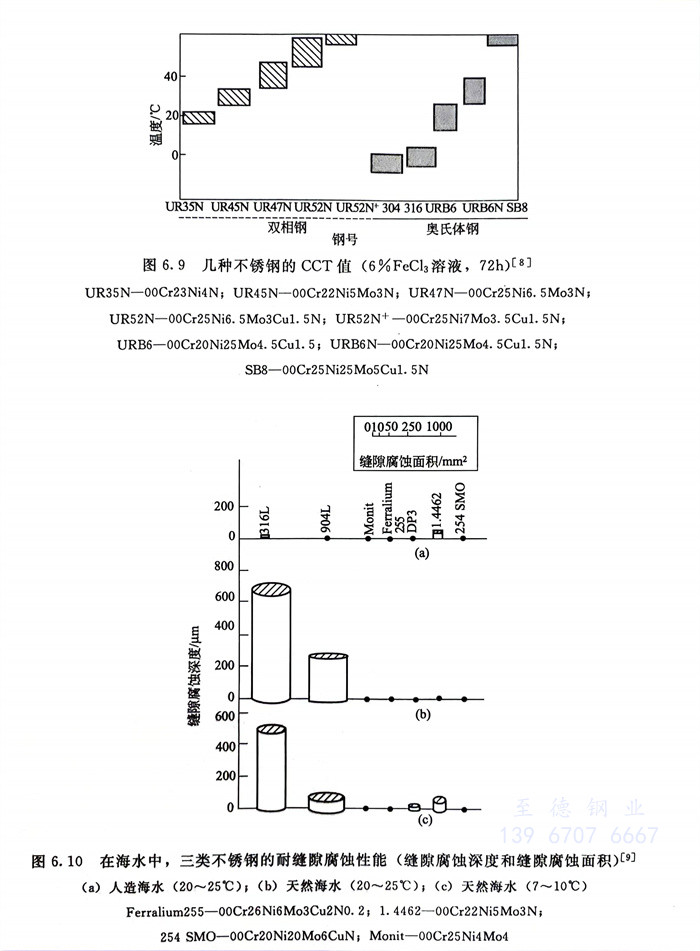

与前述的耐点蚀性能相似，由于双相不锈钢管中铬、钼、氮量一般较通用18-8型和18-12-2型奥氏体不锈钢管高，因而，双相不锈钢管也具有更好的耐缝隙腐蚀性能。但是，当PRE值相同或相近时，双相不锈钢管的耐缝隙腐蚀性能与奥氏体不锈钢也相同或相似。图6.9系在6％FeCl3溶液中进行临界缝隙腐蚀温度（CCT）试验所取得的结果；图6.10则系在20～25℃海水中进行试验所取得的结果。在所试验的材料中，耐海水缝隙腐蚀性能最好的是双相不锈钢中的Ferra-lium、奥氏体不锈钢管中的254 SMO和铁素体不锈钢中的Monit。三个牌号中，双相不锈钢 Ferralium和铁素体不锈钢Monit的PRE值却都低于奥氏体不锈钢254 SMO。
