一、双相不锈钢相比例对耐应力腐蚀性能的影响

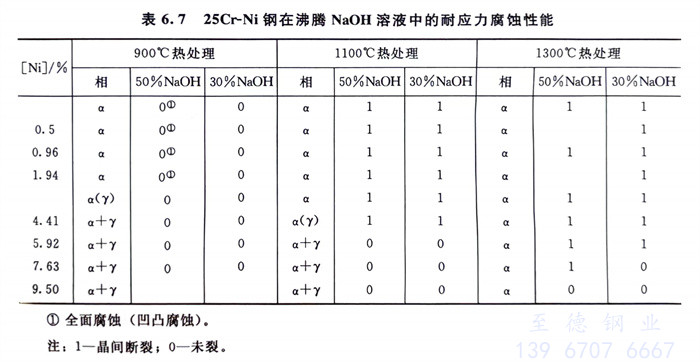

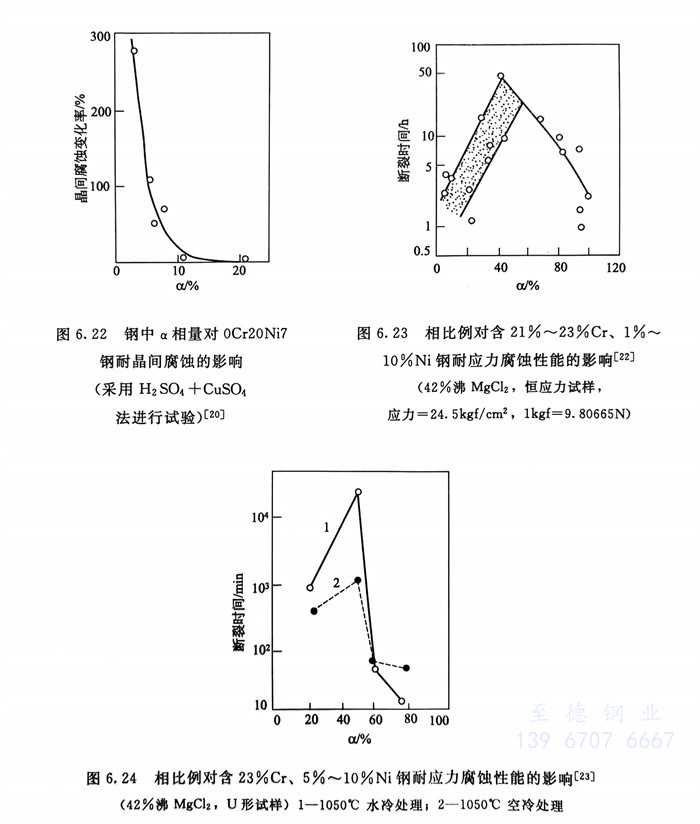

在氯化物中和在NaOH中的试验结果见图6.23、图6.24及表6.7。可以看出，在42％沸MgCl2中，当α相比例在40％～50％时，此钢具有最佳的耐应力腐蚀性能，而在NaOH碱溶液中，只要具有α＋γ双相结构，钢的耐应力腐蚀性能便优于单相铁素体（注意此时钢中含镍，为含镍的铁素体组织）时的性能，1100℃以上固溶处理时，单相铁素体呈沿晶断裂。
二、双相不锈钢相比例对耐点蚀性能的影响
一些试验结果见图6.25和图6.26。图6.25的结果表明，不管钢中Cr + 2Mo 量如何变化，为了获得最佳的点蚀性能以钢中γ相量在30％～40％为宜，而图6.26也指出，钢中α相量在50％～60％即α与γ相比例近于1时耐点蚀性为最佳。
