一、现象

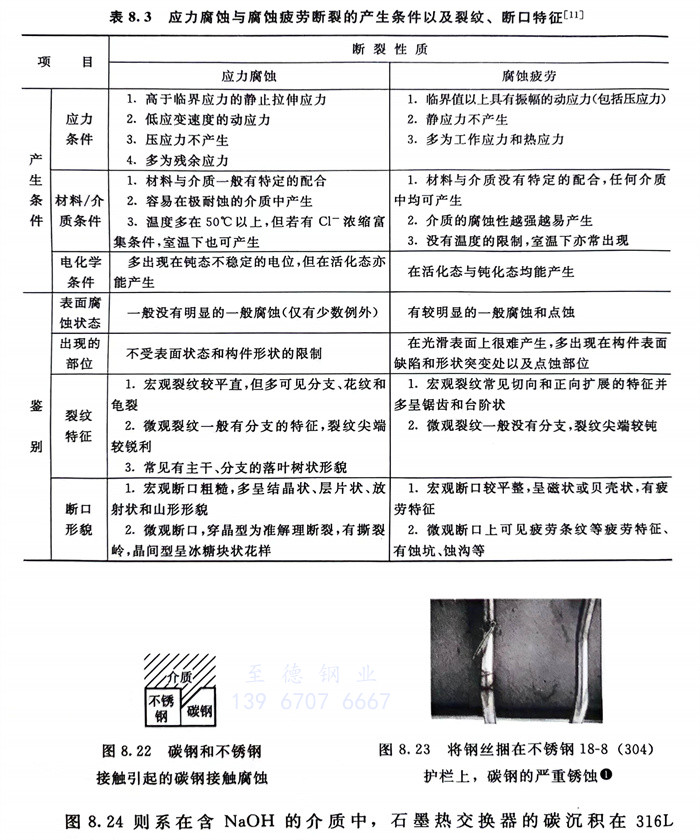

在电解质溶液中（包括潮湿大气），碳钢管若与不锈钢管相接触，碳钢就会迅速产生腐蚀（示意图见图8.22），实际例子见图8.23。后者系城市中用钢（铁）丝捆在18-8（304）不锈钢护栏上所导致的钢丝的严重锈蚀（钢丝锈蚀还可诱发不锈钢护栏的腐蚀）。

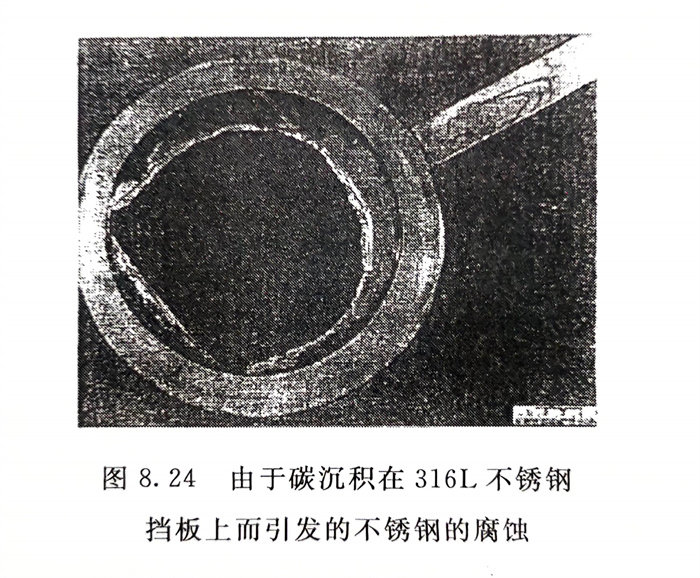

图8.24则系在含NaOH的介质中，石墨热交换器的碳沉积在316L（022Cr17Ni12Mo2）不锈钢挡板上而引起的316L不锈钢管的腐蚀。
二、原因
两种金属在腐蚀介质中，由于二者的电极电位不同，电位较正金属为阴极，电位较负的金属为阳极，当两种金属接触时，它们之间就会有电流产生，出现电化学腐蚀（实际上是形成了宏观电池）。此时作为阳极的金属，其腐蚀速度就会提高（加速腐蚀），而作为阴极的金属其腐蚀速度就会降低（受到保护），从而形成异金属接触（电偶）腐蚀。前述两例，前者举例表明，碳钢的电极电位远低于不锈钢，而后者则系碳（石墨）的电极电位又远较316L不锈钢为正，从而产生了异金属接触腐蚀所致。
三、防止措施
在湿态腐蚀环境中，当不锈钢管与其他金属相接触时，要考虑它们之间的电极电位是否存在显著的差异。不要选用与不锈钢相比较电极电位相差过大的金属。
