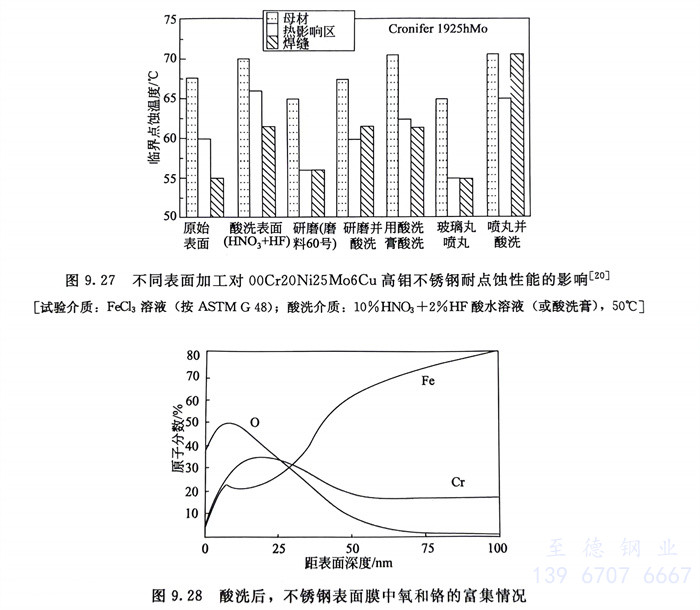

不锈钢热处理，酸洗表面交货是最常见的一种表面加工方法，而焊后为了去掉氧化层和贫铬层，研磨、喷丸、酸洗也是必须采取的措施。图9.27系具有不同表面加工的不锈钢，在FeCl3溶液中检查它们的耐点蚀性所取得的结果。可知，经酸洗后的表面具有最佳的耐点蚀性。
酸洗表面对不锈钢耐蚀性具有良好作用。酸洗既可以去除氧化皮和贫铬层以及表面上的铁粒子和杂质等污染物，还可使钢钝化且钝化效果又远优于不锈钢在大气中的自然钝化效果。图9.28系不锈钢经酸洗后表面膜中元素的浓度分布情况。可以看出，表面钝化膜中富铬、氧但贫铁。因此当不锈钢化学成分一定时，凡能使不锈钢钝化膜中铬富集的表面加工（处理）方法均可进一步提高钢的耐蚀性。

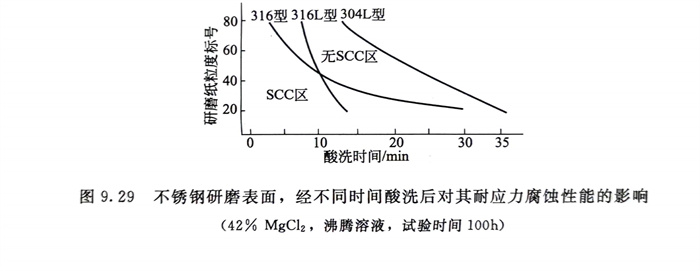

图9.29系不锈钢表面研磨后，酸洗对几种奥氏体不锈钢耐应力腐蚀性能的影响。图中的结果表明，由于酸洗可减轻，甚至可消除由于砂纸研磨而产生的具有残余应力的粗糙表面，并促使表面膜中铬的富集，从而使钢的耐应力腐蚀性能有了明显改善。
综合上述可知，为保证不锈钢的使用性能，除前述的不锈钢的化学成分、组织结构和各种性能必须合格外，不锈钢的质量控制，特别是钢的内在质量（指纯净度）、外在质量（指不锈钢表面状况和表面加工）也是非常重要的。以AOD、VOD等为代表的现代不锈钢生产工艺、技术装备和检测手段的现代化及用户的使用工艺和技术的不断更新也为不锈钢质量的提高创造了有利的条件。
