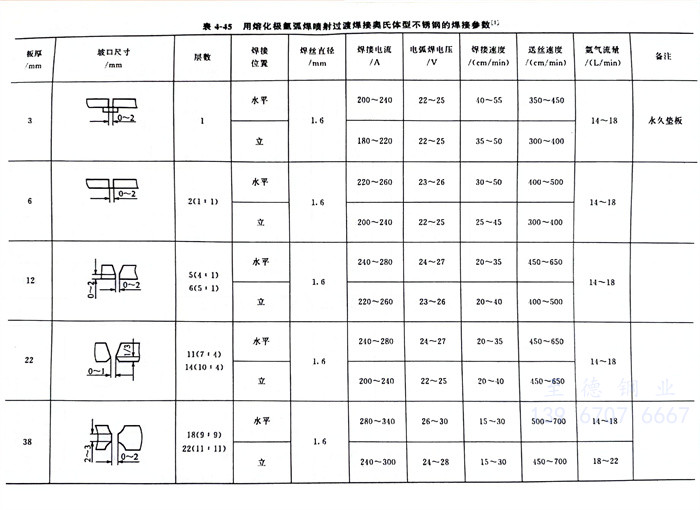

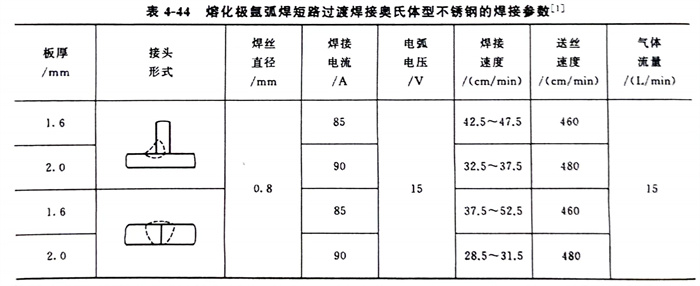

熔化极惰性气体保护焊的惰性气体，通常采用氩气。该焊接工艺已开始在许多领域中得到使用，其中以机械操作的纵缝焊应用最多。焊接时选择直流反极性电源，以短路过渡和喷射过渡的熔滴形式进行操作，用熔化极氩弧焊短路过渡焊接奥氏体不锈钢的焊接参数见表4-44，用熔化极氩弧焊喷射过渡焊接奥氏体型不锈钢的焊接参数见表4-45。

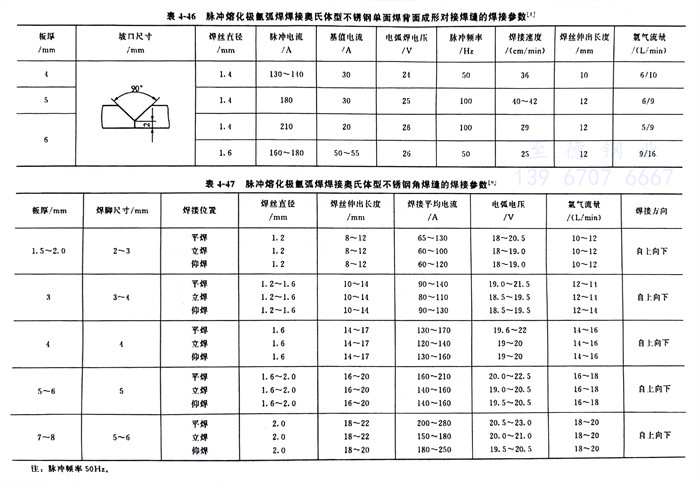

在熔化极氩气保护焊的基础上加入脉冲电流即成脉冲熔化极氩弧焊，它不仅具有熔化极氩气保护焊的所有特点，同时能控制焊接热输入，控制金属熔池，使焊缝正反面成形良好，实现单面焊背面成形。表4-46为脉冲熔化极氩弧焊的单面焊背面成形对接焊缝的焊接参数。表4-47为脉冲熔化极氩弧焊焊接角焊缝的焊接参数。在焊接同样厚度的材料时，焊接热输入比非脉冲熔化极焊小，相应地减少了热影响区，有利于提高耐腐蚀性能；同时减少了焊接应力与变形。脉冲电流的热循环对金属熔池能起到搅拌作用，有利于细化焊缝结晶，降低产生裂纹的倾向。此外，这种焊接方法可以减轻劳动强度，提高生产效率。
