《工业金属管道设计规范》GB 50316 对焊后热处理的规定：碳钢管道壁厚大于或等于19mm时应进行焊后热处理；管道焊后需要热处理的厚度及要求除按GB 50316 的规定外还应符合GB 50235《现场设备、工业管道焊接工程施工规范》、GB 50184《工业金属管道工程施工质量验收规范》的规定；当15CrMo材料含碳量高于0.15％时任何壁厚均宜进行焊后热处理；当管子或管件采用焊接连接时推荐的预热和热处理要求所采用的壁厚应是连接接头处的较厚壁厚，其他例外情况见 GB 50316所述。
SY／T 0011《天然气净化处理厂设计规范》的6.3.10条规定“在酸性环境中使用的碳钢管道及设备应进行焊后热处理”。
SY 4209《石油天然气建设工程施工质量验收规范 天然气净化处理厂工程》中说明含量大于5％的焊缝热处理后要进行硬度检查。
GB 50236《现场设备、工业管道焊接工程施工规范》中仅对壁厚大于30mm的有温度要求，而薄壁管未有要求及做法。
SH 3059 规定以下情况需要焊后热处理。
①. 在湿H2S应力腐蚀环境中，压力管道需经焊后热处理，热处理后焊缝（含热影响区）的硬度不大于200HB。
②. 在液氨应力腐蚀环境中，使用低碳钢和低合金高强度钢（包括焊接接头）。对于Q235-A、Q235-B、Q235-C、20、16Mn钢，应焊后进行消除应力热处理。对于15MnV、18MnMoNb低合金高强度钢，焊后必须进行消除应力热处理。

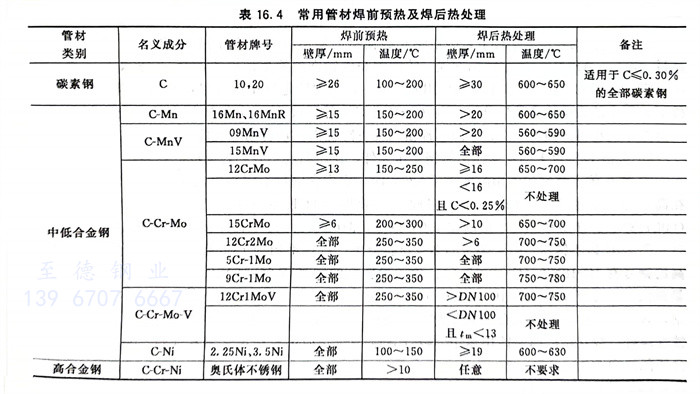

常用管材焊前预热及焊后热处理（表16.4）
