18Cr12MoVNbN（2Cr12MoVNbN）不锈钢是马氏体不锈耐热钢，是在21Cr12MoV（2Cr12MoV）钢的基础适当增加Nb和N而形成的钢，由于Nb和N的加入，钢的强度和耐蚀性有所提高，而且铌可提高钢的高温蠕变断裂强度。该钢可用来制造高温结构零件，如汽轮机叶片、盘、叶轮轴、螺栓等。
一、化学成分

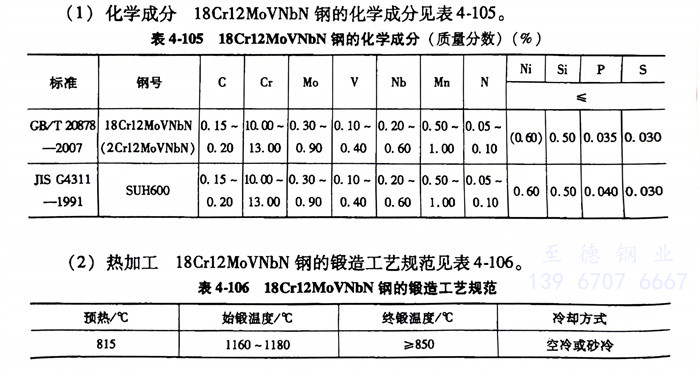

18Cr12MoVNbN（2Cr12MoVNbN）SUH600不锈钢的化学成分见表4-105。
二、热加工
18Cr12MoVNbN（2Cr12MoVNbN）SUH600不锈钢的锻造工艺规范见表4-106。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：750～800℃，炉冷。
2. 完全退火：850～900℃，炉冷，硬度≤269HBW。
四、淬火及回火
淬火温度1100～1170℃，油冷或空冷；回火温度600℃以上，空冷，硬度≤321HBW。
五、力学性能

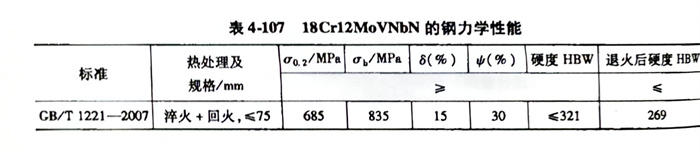

18Cr12MoVNbN（2Cr12MoVNbN）SUH600不锈钢的力学性能见表4-107。
