12Cr13（1Cr13）、410不锈钢化学成分与性能特点

  12Cr13（1Cr13）410是马氏体型不锈钢，经淬火、回火处理以后具有较高的强度、韧性、良好的耐蚀性和冷变形性。在小于30℃的弱腐蚀介质中（盐水溶液、稀硝酸等）有良好的耐蚀性；在淡水、蒸汽、湿大气条件下也有足够的抗锈性，切削加工性好，焊接性差。主要用于韧性要求较高且具有耐蚀性的受冲击载荷的部件，如刃具、叶片、紧固件、水压机阀、热裂解抗硫腐蚀设备等；若作为耐热钢，可制作800℃以下耐氧化用部件。

一、化学成分

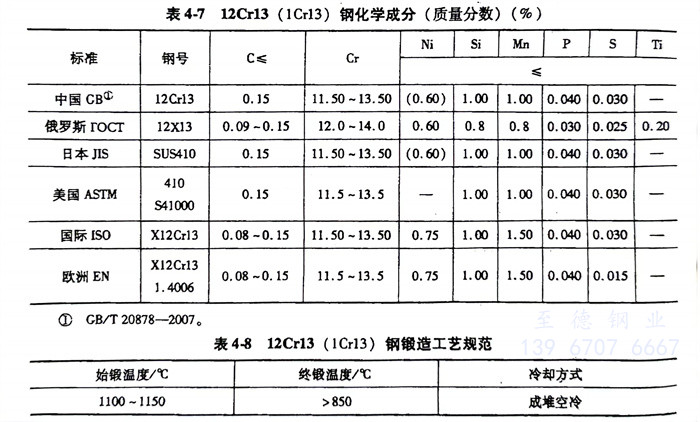

   12Cr13（1Cr13）410不锈钢的化学成分见表4-7。

二、12Cr13 不锈钢临界温度

   A_c1≈730℃、A_c3≈850℃、A_r3≈820℃、A_r1≈700℃、M_s≈340℃

三、热加工

  12Cr13（1Cr13）410不锈钢的锻造工艺规范见表4-8。

  热加工时最好先缓慢加热到800℃，再快速加热到始锻温度。

四、热处理

 热处理过程如下：

  1. 预备热处理

     不完全退火：①. 加热温度730～780℃，空冷，硬度≤229HBW。②. 加热温度850～900℃，空冷，硬度≤170HBW。

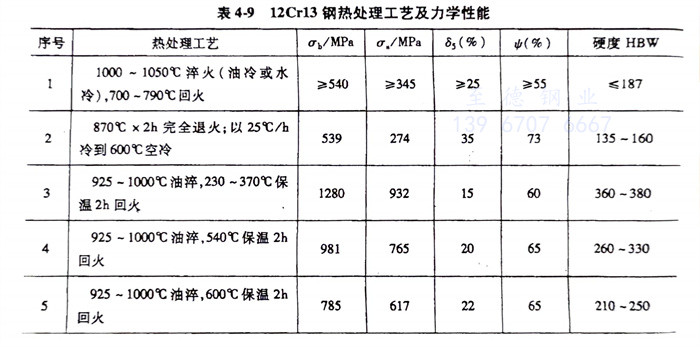

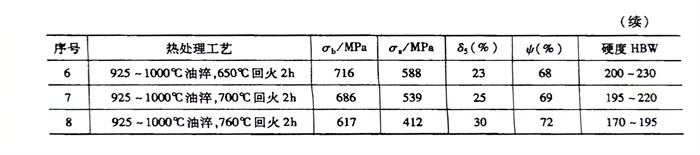

  2. 淬火及回火见表4-9

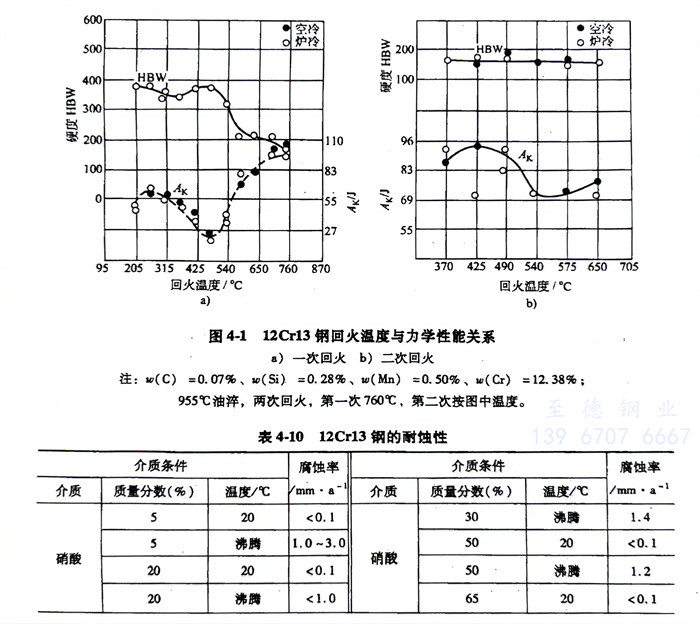

     淬火温度950～1050℃，回火温度700～750℃。12Cr13钢淬火后回火温度与力学性能关系见图4-1。

五、焊接

  可采用各种焊接工艺，焊条宜采用1Cr18Ni9Ti和1Cr18Ni11Nb，焊后如果焊缝需要加工，应进行退火处理。

六、耐蚀性

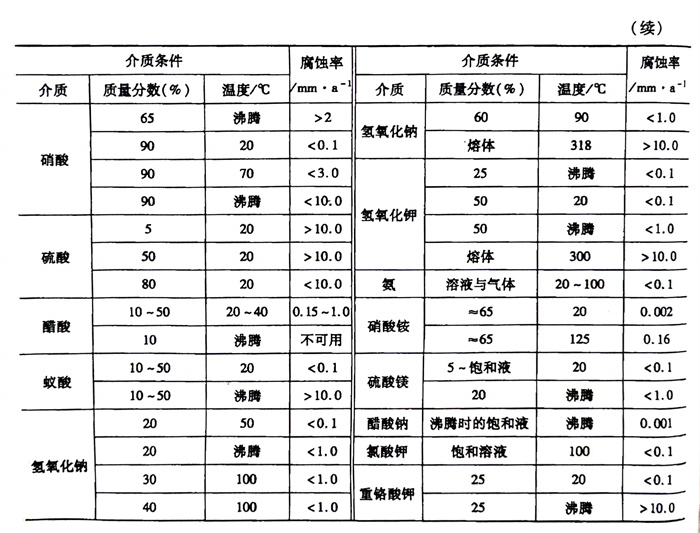

  12Cr13 钢具有不锈性，在室温的稀硝酸及弱有机酸中也有一定耐蚀性（见表4-10）。
