14Cr17Ni2（1Cr17Ni2）钢属于马氏体不锈耐酸钢，具有较高的强度和硬度，经淬火和低温回火后具有高的强度、韧性和耐蚀性，是马氏体不锈钢中强度与韧性搭配较好的钢种之一，对氧化性酸、大部分有机酸以及有盐类的水溶液有良好的耐蚀性，而且优于12Cr13（1Cr13）和10Cr17（1Cr17）。一般用于既要求高力学性能，又要求耐硝酸、有机酸腐蚀的轴类、活塞杆、泵、阀等零部件，以及弹簧和紧固件，并适宜制造腐蚀介质作用下的透明、不透明塑料制品模具。但该钢焊接性差，易产生裂纹，制造模具和其他零部件时不宜进行焊接。
一、化学成分
14Cr17Ni2（1Cr17Ni2）不锈钢的化学成分见表4-57。
二、临界点
Ac1≈810℃、Ar1≈780℃、Ms≈357℃。
三、热加工
14Cr17Ni2（1Cr17Ni2）不锈钢锻造工艺规范见表4-58。
加热温度高时，虽然钢的α相增多，但塑性良好，这与部分组织的再结晶有关。从高温力学试验的结果得知，钢在1100℃时的伸长率最大。为了改善其塑性和钢材表面质量，终锻温度应偏高一些，同时为了得到均一的组织，应该控制较大的加工比。
四、预备热处理
14Cr17Ni2（1Cr17Ni2）不锈钢预备热处理的过程如下：
1. 低温退火：加热温度为660～680℃，炉冷，退火组织为珠光体。
2. 高温退火：加热温度为850～870℃，炉冷，退火硬度≤250HBW。
五、淬火及回火
14Cr17Ni2（1Cr17Ni2）不锈钢淬火温度为980～1050℃，油冷或空冷，硬度为44～51HRC。回火温度为275～300℃，硬度≥40HRC；回火温度为560～605℃，硬度26~34HRC。
六、力学性能

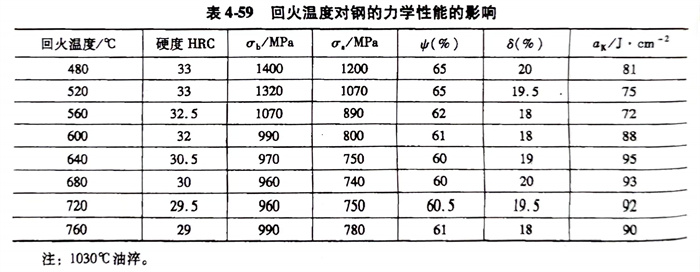

14Cr17Ni2（1Cr17Ni2）不锈钢回火温度对钢的力学性能的影响及14Cr17Ni2（1Cr17Ni2）钢的高温力学性能见表4-59、表4-60和图4-8。
七、耐蚀性
14Cr17Ni2（1Cr17Ni2）不锈钢的耐蚀性能见表 4-61 。
