17Cr16Ni2、1.4057、431不锈钢是马氏体不锈钢，加工性能比14Cr17Ni2（1Cr17Ni2）钢有明显改善，而耐酸性基本上和14Cr17Ni2相同。适于制作要求较高强度、韧性和良好耐蚀性的零部件，以及在潮湿介质中工作的承力件。
一、化学成分

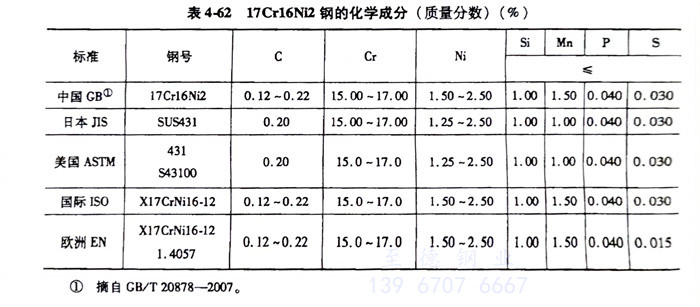

17Cr16Ni2、1.4057、431不锈钢的化学成分见表4-62。
二、热加工
17Cr16Ni2、1.4057、431不锈钢锻造工艺规范见表4-63。
三、预备热处理
预备热处理的过程如下：
1. 低温退火：加热温度为660～680℃，炉冷，退火组织为珠光体。
2. 高温退火：加热温度为850～870℃，炉冷，退火后硬度≤250HBW。
四、淬火及回火
17Cr16Ni2、1.4057、431不锈钢淬火温度为980～1050℃，油冷或空冷，硬度为44～51HRC。回火温度为250～300℃，硬度≥40HRC；回火温度为560～605℃，硬度26~34HRC。
五、力学性能

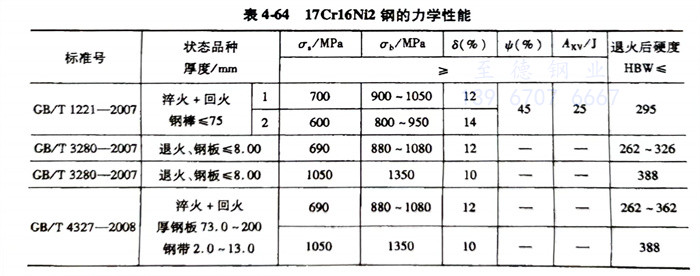

17Cr16Ni2、1.4057、431不锈钢的力学性能见表4-64。
