21Cr12MoV（2Cr12MoV）不锈钢是马氏体不锈耐热钢，钢中含有Mo和V元素，且碳含量比12Cr12Mo钢高，其强度有较大提高，并可提高钢的淬透性和耐磨性，而且还具有一定的耐蚀性。该钢可用于制造汽轮机叶片和高应力零件。
一、化学成分

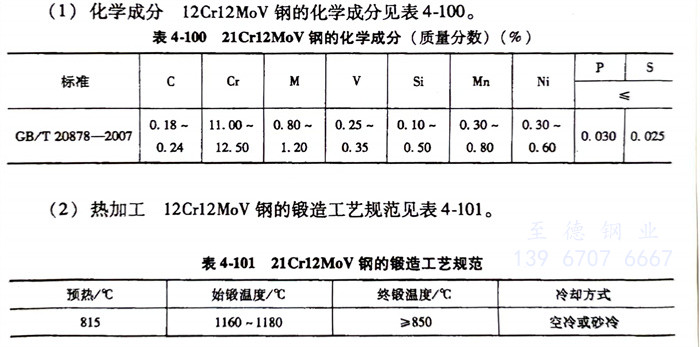

21Cr12MoV（2Cr12MoV）不锈钢的化学成分见表4-100。
二、热加工
21Cr12MoV（2Cr12MoV）不锈钢的锻造工艺规范见表4-101。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：750～800℃，炉冷。
2. 完全退火：860～900℃，炉冷。
四、淬火及回火
21Cr12MoV（2Cr12MoV）不锈钢淬火温度为1050～1100℃，油冷；回火温度为720～740℃，空冷（根据零件需要选择回火温度）。
