13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不锈钢是含铬、镍、钨、钼、钒的马氏体不锈耐热钢。该钢具有良好的抗氧化性能和较好的韧性，在淡水和湿空气中有较好的耐蚀性，可用于制作汽轮机叶片等。
一、化学成分

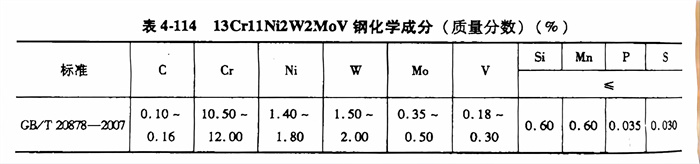

13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不锈钢的化学成分见表4-114。
二、热加工

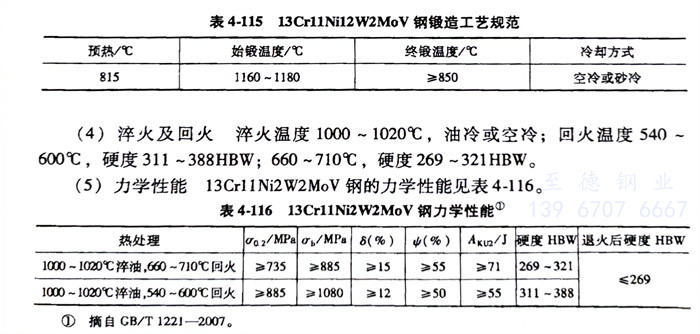

13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不锈钢的锻造工艺规范见表4-115。
三、预备热处理
预备热处理的过程如下：
1. 正火温度1000～1020℃，空冷。
2. 退火温度：780～850℃，缓冷，硬度≤269HBW。
四、淬火及回火
淬火温度1000～1020℃，油冷或空冷；回火温度540～600℃，硬度311～388HBW；660～710℃，硬度269～321HBW。
五、力学性能
13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不锈钢的力学性能见表4-116。
