158Cr12MoV（1Cr12MoV）不锈钢是碳质量分数高达1.45％～1.70％的马氏体不锈耐热钢，钢中加入Mo、V，Mo能减轻碳化物偏析并提高淬透性，V能细化晶粒，增加韧性。该钢具有高淬透性，断面在400mm以下可以完全淬透，在300～400℃仍可保持良好的硬度和耐磨性，淬火时体积变化量小，又有高的耐磨性和良好的综合性能，所以可以制造断面大、形状复杂、经常承受较大冲击的各种模具，并可作为航空用不锈耐热钢棒材。
一、化学成分

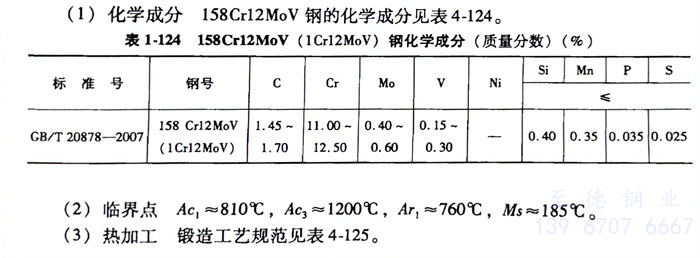

158Cr12MoV（1Cr12MoV）不锈钢的化学成分见表4-124。
二、临界点
Ac1≈810℃、Ac3≈1200℃、Ar1≈760℃、Ms≈185℃。
三、热加工

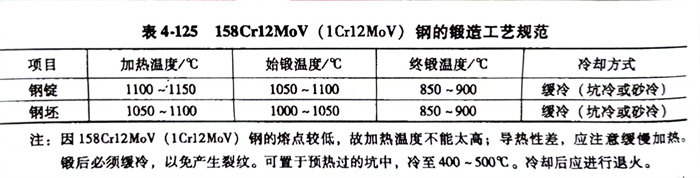

158Cr12MoV（1Cr12MoV）不锈钢锻造工艺规范见表4-125。
由于158Cr12MoV（1Cr12MoV）钢属于莱氏体钢，钢中碳化物偏析。为了改善碳化物的不均匀，在加工前必须锻造或改锻，锻造实际操作时一定要严格执行锻造工艺规范，其关键在于毛坯加热温度及保温时间。温度低、时间短、透烧不足或变形抗力太大，会产生锻件内裂或裂纹；而加热温度过高，会使毛坯过热或过烧，导致锻打碎裂而报废；保温时间长，会造成晶粒长大及表面严重脱碳。加热时要先预热，再逐渐升温，注意工件放置的位置要适当，且应注意翻料，以便均匀加热。
锻打时坚持多向镦拔，反复镦粗、拔长，将网状碳化物和共晶碳化物打碎，消除碳化物的不均匀性。锻后应注意缓冷并及时退火。
四、预备热处理
预备热处理的过程如下：
1. 锻后一般退火：加热温度为850～870℃，保温4～5h，炉冷至500℃以下出炉空冷，退火后硬度≤229HBW，组织为粒状珠光体＋碳化物。
2. 锻后等温退火：加热温度为850～870℃，保温1～2h；炉冷至720～750℃，保温3～4h，炉冷至550℃以下出炉空冷。退火后硬度为207～255HBW，组织为细珠光体＋碳化物。
3. 高温回火：加热温度为760～790℃，保温2～3h，炉冷或空冷，硬度为207~255HBW。
五、淬火及回火
具体分述如下：

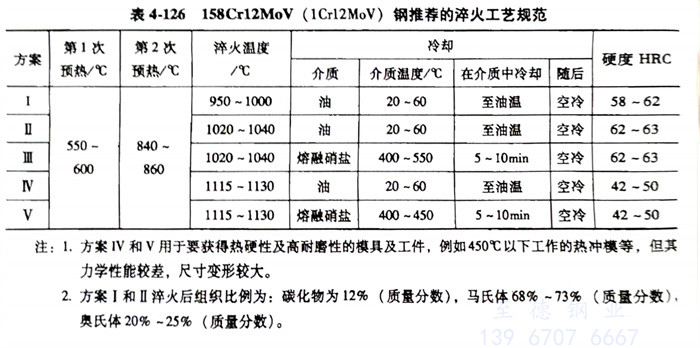

1. 推荐淬火规范见表4-126。

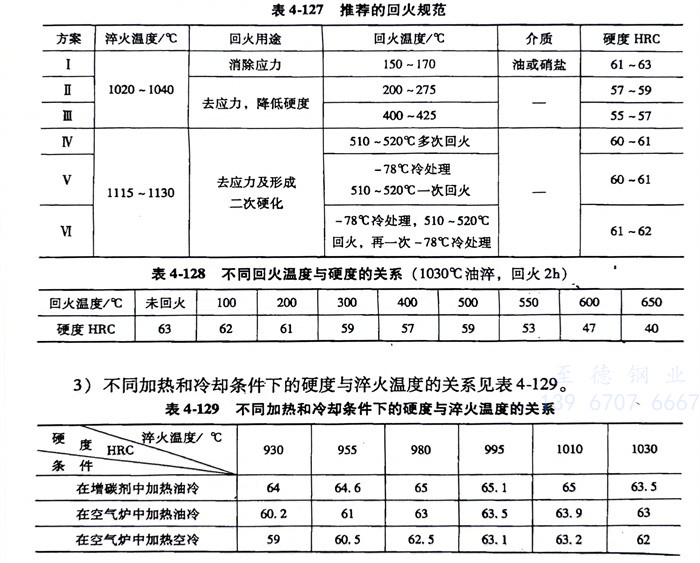

2. 回火规范见表4-127，不同回火温度与硬度的关系见表4-128。
3. 不同加热和冷却条件下的硬度与淬火温度的关系见表4-129。
4. 等温淬火
1030℃加热保温后，在250～280℃温度下的硝盐中等温一段时间后空冷，可以获得下贝氏体＋马氏体＋残留奥氏体＋碳化物的混合组织，然后再经过适当温度回火，即可获得满意的性能。等温淬火的最大优点，就在于不降低工件强度的同时，能大幅度提高模具的韧性，工件的使用寿命一般可以提高30％～50%。
5. 固溶双细化工艺
完全利用热处理方法，使碳化物细化、棱角圆整化，同时使奥氏体晶粒超细化，其主要的工艺措施是高温固溶和循环细化。高温固溶可以改善碳化物的形态和粒度。循环细化的目的在于使奥氏体晶粒超细化。现将158Cr12MoV（1Cr12MoV）不锈钢固溶双细化工艺简述如下；
固溶处理是将零件粗加工后在高温加热固溶，加热温度为1100～1150℃（加热过程中预热两次），保温一段时间后可直接淬入热油或等温处理后转变为下贝氏体＋马氏体的复合组织。回火温度为750℃，保温1h，组织为细片状珠光体为基体的原始组织。
双细化工艺是在最终热处理前再增加一次低温淬火，加热温度为960℃，油冷淬火，300℃左右出油空冷。
经固溶双细化后，158Cr12MoV（1Cr12MoV）不锈钢的冲击韧度可以成倍提高，零件的使用寿命可以翻几番，工序虽然增加，单位成本有所上升，但总的经济效益仍然很高。
