40Cr10Si2Mo（4Cr10Si2Mo）不锈钢是含铬、硅、钼的马氏体耐热钢，GB/T 20878-2007标准中相同类型的耐热钢有42Cr9Si2、45Cr9Si3。该钢不属于不锈钢范围，但在耐热钢中具有代表性，现予以介绍。该钢经淬火、回火后使用。因含有钼和硅，其高温强度，抗蠕变性能及抗氧化性能比40Cr13（4Cr13）钢高。该钢淬透性好，淬火后在750℃左右仍能保持30HRC以上硬度。可用于制造进、排气阀门，鱼雷，火箭部件，预燃烧室，可在750℃以下长期使用。
一、化学成分

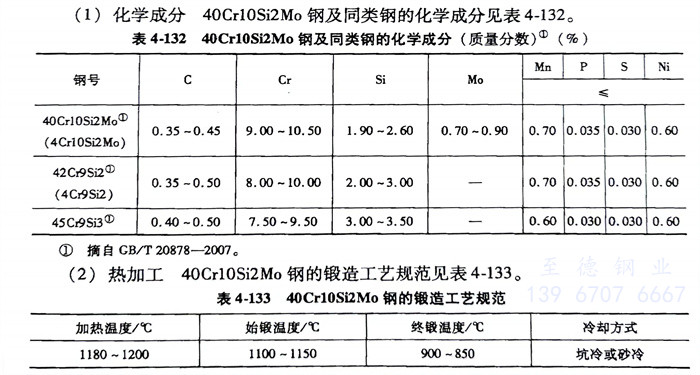

40Cr10Si2Mo（4Cr10Si2Mo）不锈钢及同类钢的化学成分见表4-132。
二、热加工
40Cr10Si2Mo（4Cr10Si2Mo）不锈钢的锻造工艺规范见表4-133。
三、临界点
Ac1≈910~925℃、Ar1≈840~860℃
四、预备热处理
退火温度为850～900℃，保温4～6h，炉冷至500℃以下出炉空冷，退火后硬度为217～248HBW。
五、淬火及回火
淬火温度1010～1040℃，油冷或空冷，硬度为58～63HRC；回火温度为720～780℃，硬度36～40HRC。
高温加热时间不宜过长，以避免脱碳使表面硬度降低，耐磨性变坏，同时可以避免含硅钢易产生晶粒长大的倾向。
六、工艺性能
40Cr10Si2Mo（4Cr10Si2Mo）不锈钢的冷加工性能差，冷变形时必须预热（600～800℃)。
七、力学性能

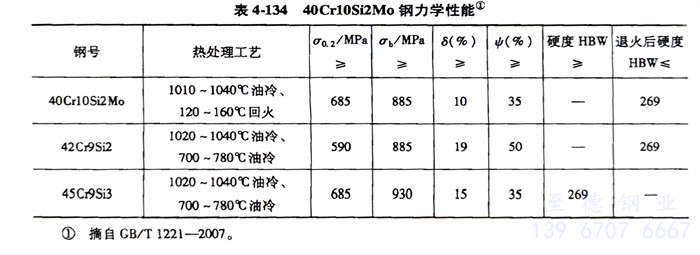

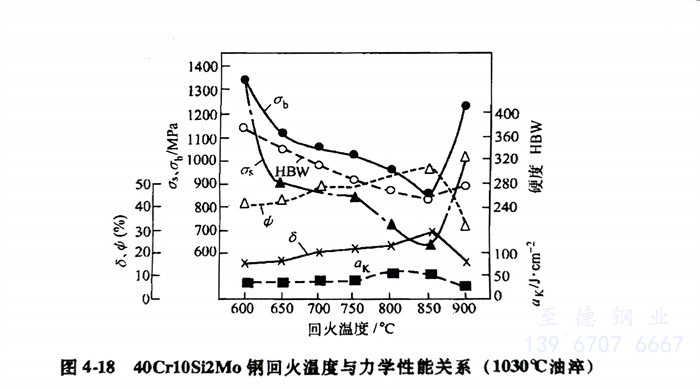

40Cr10Si2Mo（4Cr10Si2Mo）不锈钢淬火回火后的力学性能见表4-134和图4-18。
