①. 支管台又叫支管座、鞍座、鞍型管接头、管台或加强接管,有的也称为半管接头。主要用于支管连接的补强型管件,代替使用异径三通、补强板、加强管段等支管连接形式,具有安全可靠、降低造价(可代替插管,其强度较插管大很多,不需加强板,且比有加强板的插管便宜)、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点,尤其在高压、高温、大口径、厚壁管道中使用日益广泛,取代了传统的支管连接方法。支管台本体采用优质锻件,用材与管道材料相同,有碳钢、合金钢、不锈钢等。支管座与主管均采用焊接,与支管或其他管(如短管、丝堵等)、仪表、阀门的连接有对焊连接、承插焊连接、螺纹连接三种形式。支管台常用制造执行标准有MSS SP-97(整体加强锻制分支引出端管件 承插焊式、螺纹式与对焊式端头)、GB/T 19326《钢制承插焊、螺纹和对焊支管座》、HG/T 21632《锻钢承插焊螺纹和对焊接管台》等。

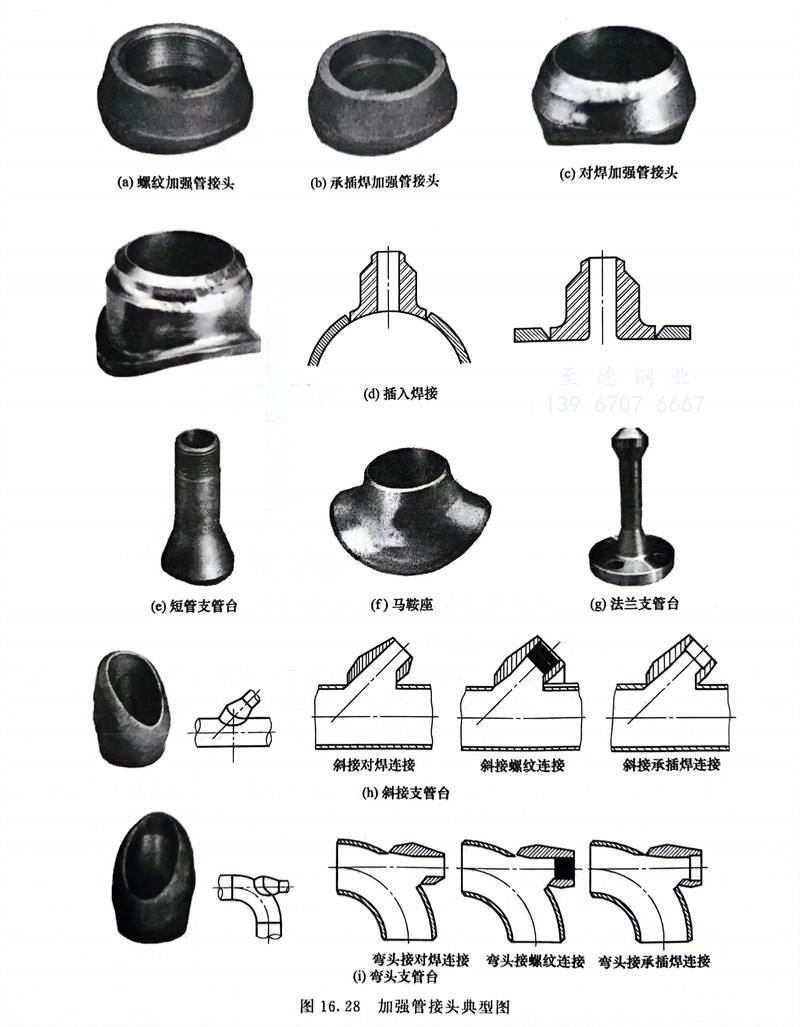

   ②. 法兰连接管件多用于特殊配管场合,实际用量相对比较少。其他常用的管件还有加强管接头,例如螺纹加强管接头、承插焊加强管接头、对焊加强管接头、插入加强管接头、斜接加强管接头、弯头加强管接头以及马鞍座加强管接头等,如图16.28所示。


图 28.jpg



   这些加强管接头可直接焊在主管上,与三通一样从主管上引出支管,不需另外补强,适用于高、中压管道。国内有化工标准HG/T 21632《锻钢承插焊螺纹和对焊接管台》。
