支管台又叫支管座、鞍座、鞍形管接头、管台、管座或加强接管,有的也称为半管接头,提供了一个大口径管道向小口径管道的分支,支管台焊接其上的管道称为主管,焊接于支管台之上的管道称为支管。主管补强措施以避免裂纹、角焊缝和边的锥形增固,从而避免管件和主管焊接时发生的壁厚陡变。强型管件,代替使用异径三通、补强板、加强管段等支管连接形式,具有安全可靠、降低造价[可代替插管(sstub-inn),其强度较插管强很多,不需加强板,且比有加强板的插管便宜]、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点,尤其在高压、高温、大口径、厚壁管道中使用日益广泛,取代了传统的支管连接方法。


  支管台本体采用优质锻件,用材与管道材料相同,有碳钢、合金钢、不锈钢等。支管座与主管均采用焊接,与支管或其他管[如短管、丝堵(plug)等]、仪表、阀门的连接有对焊连接、承插焊连接、螺纹连接3种形式。支管台常用制造和尺寸等执行标准有MSS SP-97《整体加强锻制分支引出端管件-承插焊式、螺纹式与对焊式端头》、GB/T19326《钢制承插焊、螺纹和对焊支管座》、HG/T 21632《锻钢承插焊螺纹和对焊接管台》等标准。


  法兰连接管件多用于特殊配管场合,实际用量相对比较少。其他常用的管件还有加强管接头,例如螺纹加强管接头(threadolet)、承插焊加强管接头(sockolet)、对焊加强管接头(weldolet)、插入加强管接头(insert weldolet)、斜接加强管接头(latrolet)、弯头加强管接头(elbolet)以及马鞍座(sweepolet)加强管接头。

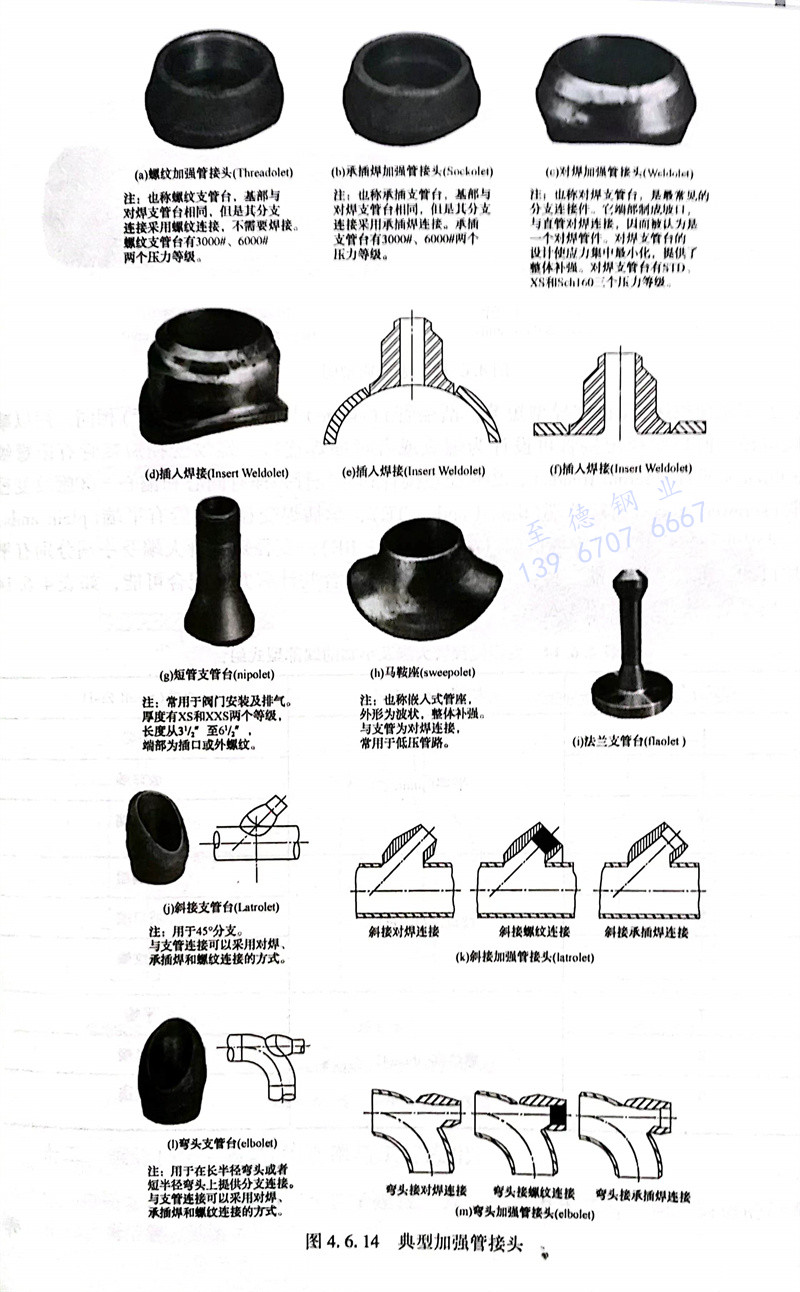

  典型加强管接头如图4.6.14所示。这些加强管接头可直接焊在主管上,与三通一样从主管上引出支管,不需另外补强,适用于高、中压管道。国内有化工标准HG/T 21632《锻钢承插焊螺纹和对焊接管台》。图4.6.14(e)所示的插入加强管接头(insert weldolet)、弯头加强管接头(elbolet)以及 sweepolet加强管接头与主管连接的焊缝可进行无损探伤检查,焊接可靠,克服了“马鞍焊”的角焊缝质量不易保证、检查困难的缺点,适用于火灾危险分类为甲、乙类介质和剧毒介质的管道,是理想的管接头。图4.6.14(f)所示是承插焊和螺纹连接的变径管接头,用于DN50以下管道及其管配件的连接。


图 14.jpg


  例如:某项目的材料描述为“WELDOLET DN 800×15,Sch80>800×15 ,Sch80×1600”,意思是:主管规格是DN800,Sch80,支管规格是:DN15,Sch160。
