铁素体型不锈钢管抗氧化性较好，且具有较好的耐应力腐蚀性能。这类钢加热过程中不会发生相变，也不能热处理强化。铁素体不锈钢耐腐蚀性能和焊接性均不如奥氏体不锈钢。铁素体型不锈钢管主要用于制造耐氧化、耐腐蚀的设备。
铁素体型不锈钢管焊接过程可能导致焊接接头的塑性、韧性降低，即发生脆化的问题。同其他品种不锈钢的焊接一样，如何保证铁素体型不锈钢焊接接头具有相同于母材的耐腐蚀性，是焊接的一个关键问题；再者，对于铁素体型不锈耐热钢而言，焊接接头在高温下长期服役可能出现逐渐脆化的问题也应给予重视。
高纯度高铬铁素体不锈钢管焊接方法主要有以下几点：
一、焊接方法
高纯度高铬铁素体不锈钢焊接的方法有氩弧焊、等离子弧焊和真空电子束焊。
二、工艺措施
①. 增加熔池保护，如采用双面气体保护，用气体透镜，增大喷嘴直径，适当增大氩气流量；或者采取在焊枪后面加保护气拖罩（拖罩结构参见图5-1）的办法，延长焊接熔池的保护时间。
②. 焊接时要采用提前通氩气，滞后停气的焊接设备，使焊缝始末端均在有效气体保护范围内。
③. 提高氩气纯度，用高纯度氩气进行施焊、以减少氮和氧的含量，提高焊缝金属的净化程度。
④. 填充焊丝时不允许焊丝末端离开保护区。
⑤. 焊缝背面要通氩气保护，最好采用通氩的水冷铜垫板，减少过热，增加冷却速度。
⑥. 尽量减小热输入，多层焊时控制道间温度低于100℃。
三、焊接材料的选择

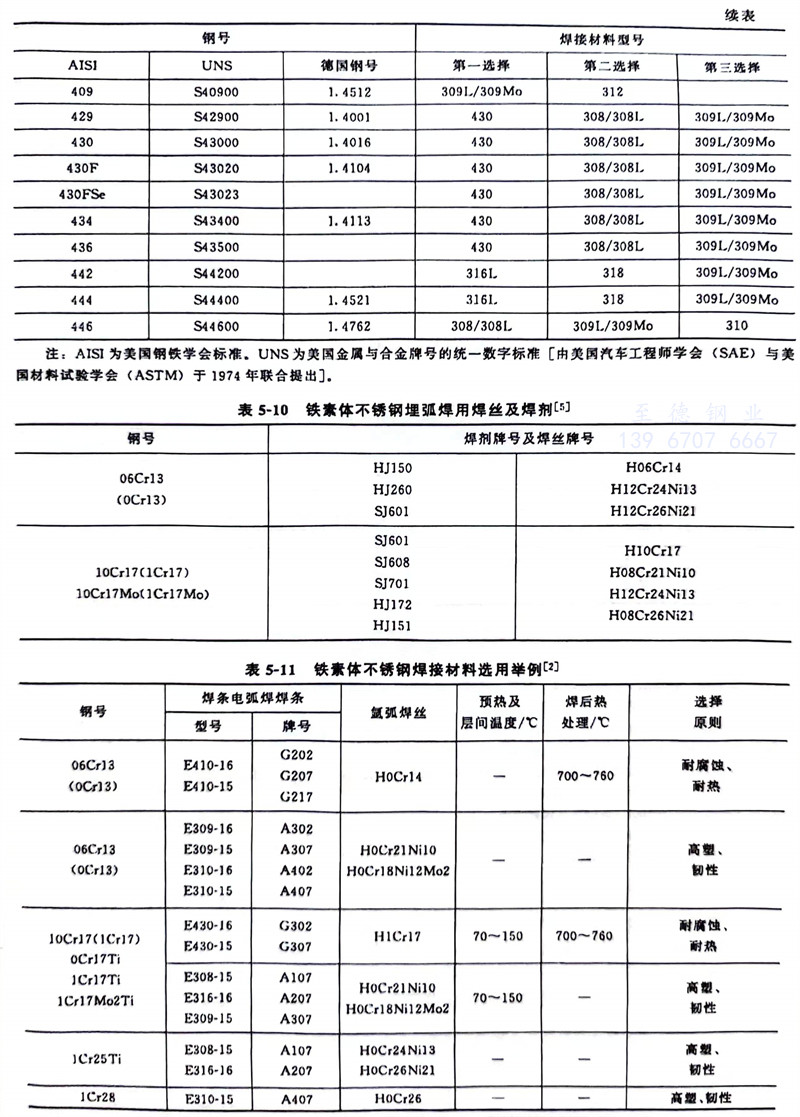

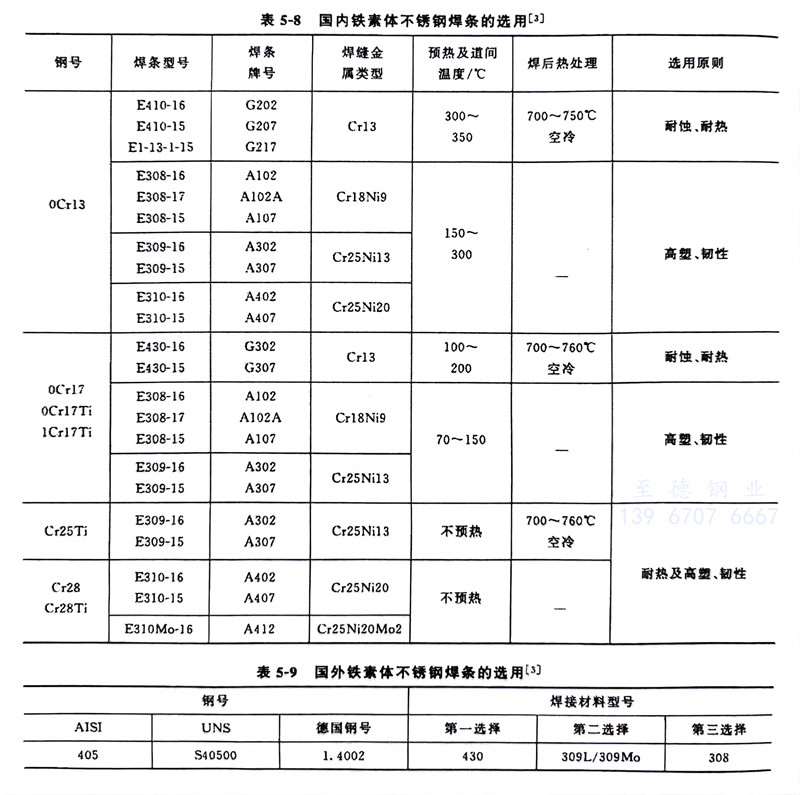

国内铁素体不锈钢焊条的选用见表5-8，国外铁素体不锈钢焊条的选用见表5-9。铁素体不锈钢埋弧焊用焊接材料见表5-10。铁素体不锈钢焊接材料选用举例见表5-11。
四、铁素体型不锈钢的热处理

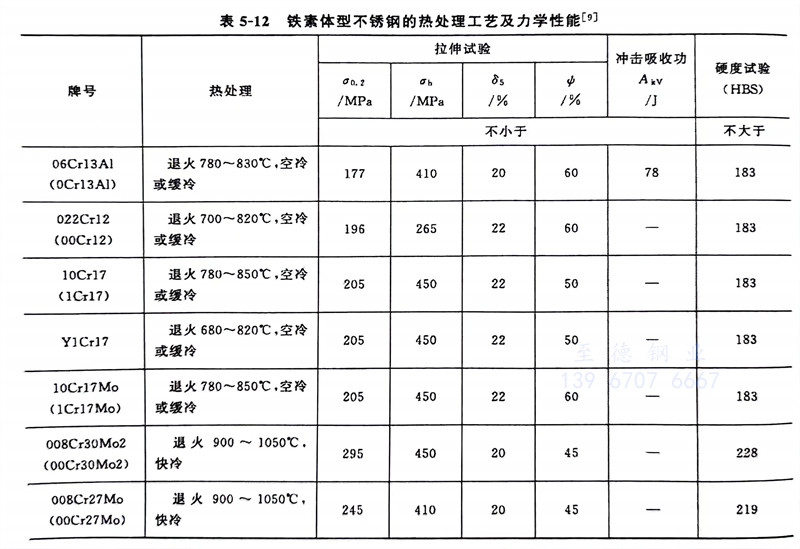

铁素体型不锈钢的热处理工艺及力学性能见表5-12。
