80Cr20Si2Ni（8Cr20Si2Ni）SUH4不锈钢是含铬、硅、镍的马氏体不锈耐热钢，经淬火、回火后有较高的硬度和耐磨性、淬透性较好，并有较好的耐蚀性。适宜制作以耐磨性为主的进气阀、排气阀和阀座等。
一、化学成分

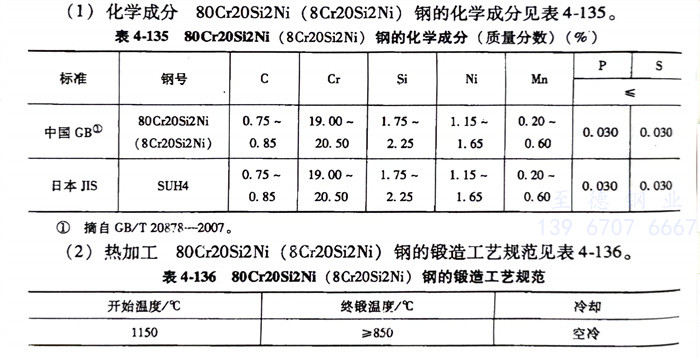

80Cr20Si2Ni（8Cr20Si2Ni）SUH4不锈钢的化学成分见表4-135。
二、热加工
80Cr20Si2Ni（8Cr20Si2Ni）SUH4不锈钢的锻造工艺规范见表4-136。
三、预备热处理
退火温度为800～900℃，缓冷或炉冷至720℃后空冷≤321HBW。
四、淬火及回火
淬火温度为1030～1080℃，油冷；回火温度为700～800空冷，硬度≥262HBW。
五、力学性能

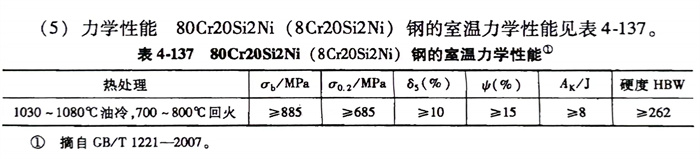

80Cr20Si2Ni（8Cr20Si2Ni）SUH4不锈钢的室温力学性能见表4-137。
