一、产品结构

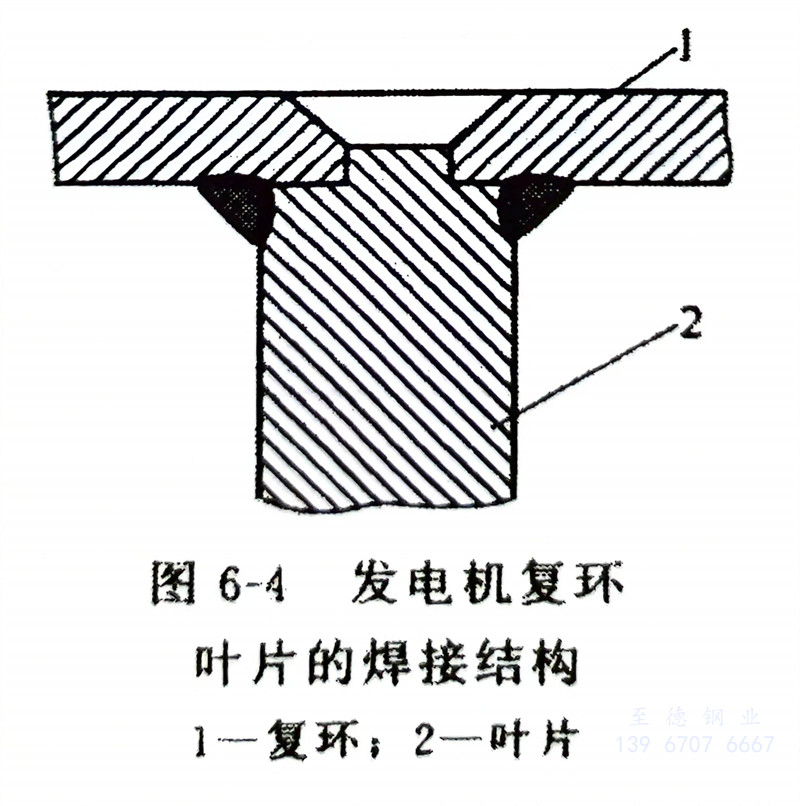

图6-4为发电机复环叶片的焊接结构。其复环材质为2Cr13，叶片为1Cr13，均为马氏体不锈钢。
二、焊接工艺
①. 焊前预热，温度为250～300℃。
②. 选用A207（E316型）焊条，其直径为＄3.2mm。
③. 在引弧板上引弧，待电弧稳定后引入待焊处，采用短弧焊，收弧时要填满弧坑，减少弧坑裂纹，并使焊缝与母材金属呈圆滑过渡。
④. 焊后为防止焊件的变形和开裂，需进行回火热处理来消除焊接残余应力。回火温度为700℃，保温30min，然后空冷。
⑤. 用超声波探伤仪对焊缝内部进行检测，发现有超标焊接缺陷时，应立即返修。补焊工艺与焊接工艺相同，直至合格为止。
