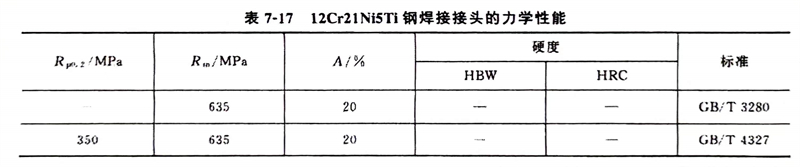

Cr21型双相不锈钢的焊接性良好，可以采用各种焊接方法进行焊接。采用与母材成分相同的焊接填充材料后，焊缝金属的性能与母材相近。采用SMAW焊接时，也可使用不含稳定化元素的18-8型奥氏体不锈钢焊条。12Cr21Ni5Ti钢焊后的力学性能见表7-17。
焊接Cr21型双相不锈钢的焊接方法有焊条电弧焊和钨极氩弧焊。焊条电弧焊可选用E309和E309L型焊条；氩弧焊可选H0Cr20Ni14Mo3焊丝作为填充金属。施焊时，为了防止热影响区晶粒粗大，尽量使用小的热输入，其他工艺措施与焊接Cr18型双相不锈钢相同。
