022Cr17Ni7、1.4318、S30103、301L不锈钢是超低碳奥氏体型不锈钢。由于碳含量低，所以更耐晶界腐蚀。焊后可以不进行热处理。该钢用于制造焊接后可不进行热处理的零部件。

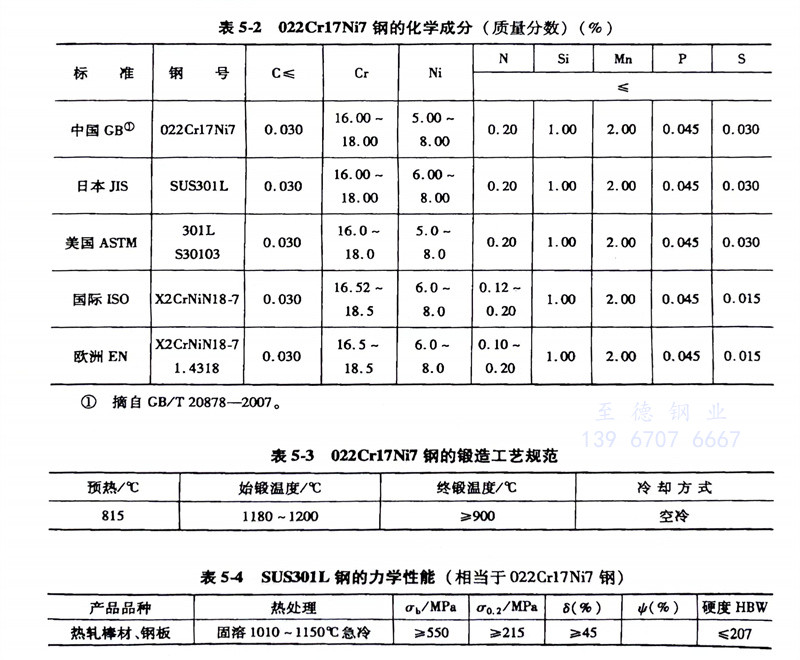

（1）化学成分： 022Cr17Ni7、1.4318、S30103、301L不锈钢的化学成分见表5-2。
（2）热加工： 022Cr17Ni7、1.4318、S30103、301L不锈钢的锻造工艺规范见表5-3。
（3）预备热处理： 消除加工应力的退火温度为300～350℃，保温2h，空冷。
（4）固溶热处理： 1010～1150℃快冷，硬度≤207HBW。
（5）力学性能：022Cr17Ni7、1.4318、S30103、301L不锈钢的力学性能见表5-4。
（6）耐蚀性： 由于碳含量很低，该钢耐晶间腐蚀性好。
