022Cr17Ni7N、301L不锈钢是含氮超低碳奥氏体型不锈钢，碳含量很低，耐晶间腐蚀性好，加入氮后，钢的强度比022Cr17Ni7不锈钢高。可用于制造既要求耐腐蚀，又要求具有一定强度的结构件。

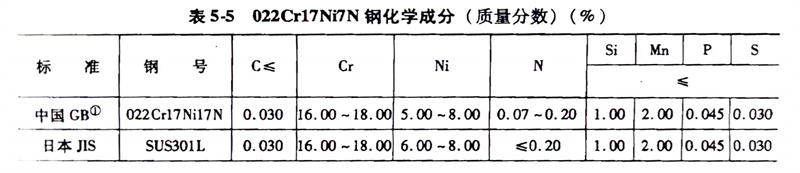

（1）化学成分： 022Cr17Ni7N、301L不锈钢的化学成分见表5-5。
（2）热加工： 022Cr17Ni7N、301L不锈钢的锻造工艺规范见表5-6。
（3）预备热处理： 消除加工应力的退火温度为300～350℃，保温1～2h，空冷。
（4）固溶处理：1010～1150℃，快冷，硬度≤207HBW。

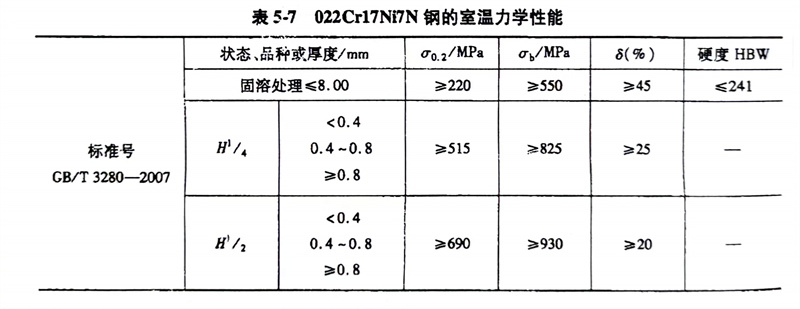

（5）力学性能： 022Cr17Ni7N、301L不锈钢的室温力学性能见表5-7。
（6）焊接性能：焊接性良好，焊后不需进行热处理。
（7）耐腐蚀性： 由于碳含量很低，耐晶间腐蚀性好。加之，含有氮更糟强了耐点蚀及缝隙腐蚀能力。
