17Cr18Ni9（2Cr18Ni9）不锈钢是在12Cr18Ni9（1Cr18Ni9）不锈钢的基础上适当增加碳含量而发展起来的奥氏体不锈钢，在固溶态具有良好的塑性、韧性和冷加工性，在氧化性酸和大气、水、蒸汽等介质中的耐蚀性也好。该钢还具有比12Cr18Ni9（1Cr18Ni9）钢高的强度。主要用于对耐蚀性和强度要求不高的结构件和焊接件，如建筑物外表面装饰材料；也可用于无磁部件（如无磁模具）和低温装置的部件。

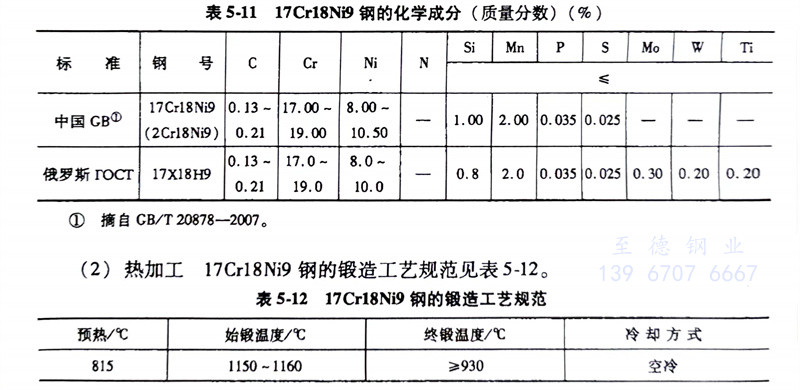

（1）化学成分： 17Cr18Ni9不锈钢的化学成分见表5-11。
（2）热加工：17Cr18Ni9不锈钢的锻造工艺规范见表5-12。
（3）预备热处理：消除加工应力的退火温度为300～350℃，保温1～2h，空冷。
（4）固溶处理： 1010～1150℃，水淬，获得奥氏体组织。
（5）焊接性： 焊接性良好，可采用各种方法焊接，焊后不需热处理。
