①. 钢制对焊无缝管件和钢板制对焊管件弯头、三通、异径管、管帽等管件的材质、压力等级或管子表号（壁厚）应与所连接的管子一致或相当。
②. 弯头宜选用长半径弯头，当采用短半径弯头时，其最高工作压力不宜超过同规格长半径弯头允许最高工作压力的0.8倍。
③. 斜接弯头的曲率半径，不宜小于其公称直径的1.5倍，斜接角度大于45°的斜接弯头，不宜用于极度和高度危害可燃介质管道，或可能承受由于机械振动、压力脉动及温度变化产生交变载荷的部位。

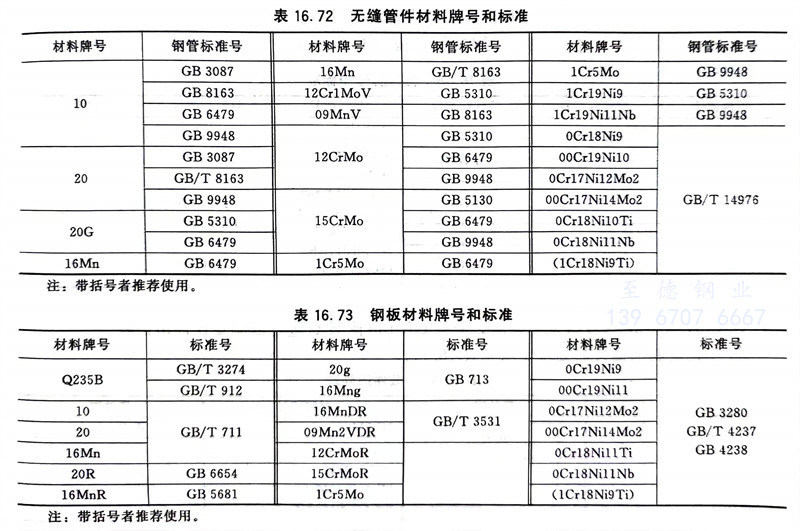

④. 无缝管件材料牌号和标准号如表16.72所示；制造管帽的钢板材料牌号、标准和规定的钢板制对管件材料牌号、标准如表16.73所示。

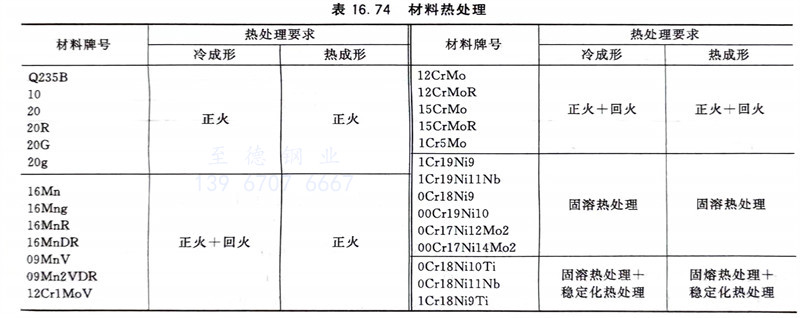

⑤. 管件的热处理。采用冷加工成形的管件，成形后必须进行消除应力热处理；采用热加工成形的管件，对铬钼钢和不锈钢材料，必须进行热处理；对碳素钢材料，其最终成形温度低于750℃时，也应进行热处理。材料的热处理要求如表16.74所示。奥氏体不锈钢管件热处理后应进行酸洗钝化处理。

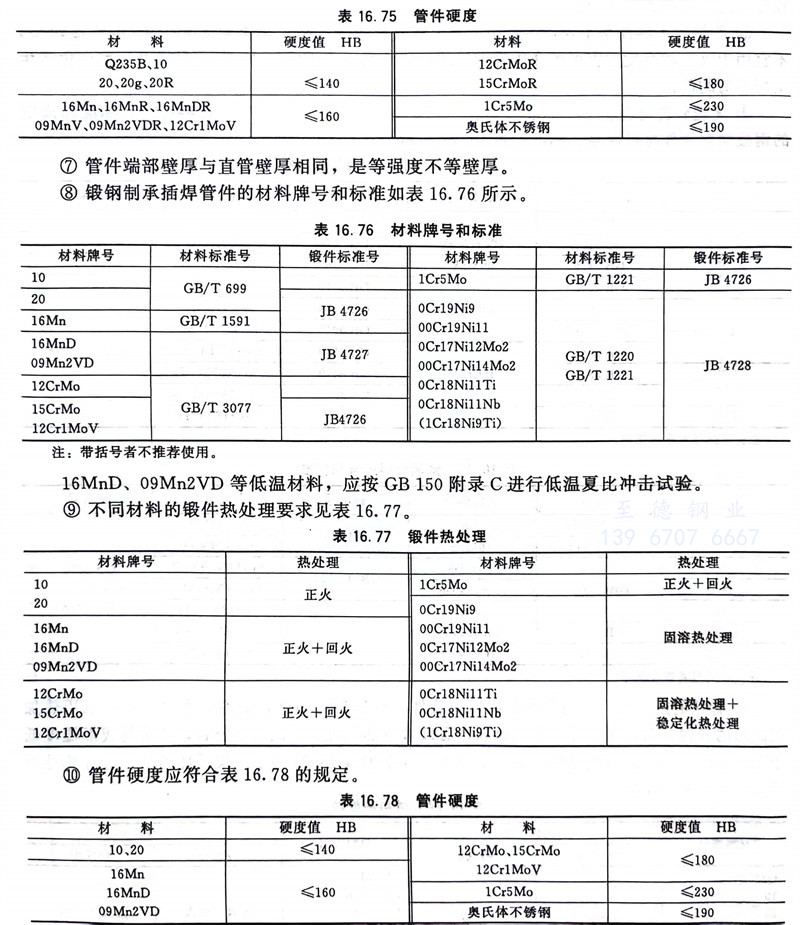

⑥. 管件的硬度应符合表16.75的要求。
⑦. 管件端部壁厚与直管壁厚相同，是等强度不等壁厚。
⑧. 锻钢制承插焊管件的材料牌号和标准如表16.76所示。注：带括号者不推荐使用。16MnD、09Mn2VD等低温材料，应按GB150附录C进行低温夏比冲击试验。
⑨. 不同材料的锻件热处理要求见表16.77。
⑩. 管件硬度应符合表16.78的规定。
