15Cr12WMoV（1Cr12WMoV）不锈钢是含铬、钼、钨、钒的马氏体不锈耐热钢，具有较高的热强性，良好的减振性及组织稳定性，并具有较高的持久强度和持久塑性，工艺性能良好。用于制造透平机叶片、紧固件、转子及轮盘和580℃以下汽轮机叶片、燃汽轮机叶片等。
一、化学成分
15Cr12WMoV（1Cr12WMoV）不锈钢的化学成分见表4-108。
二、热加工
15Cr12WMoV（1Cr12WMoV）不锈钢的锻造工艺规范见表4-109。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：750～800℃，缓冷。
2. 完全退火：850～900℃，缓冷。
四、淬火及回火
淬火温度为1000～1050℃，油冷；回火温度为680～700℃，空冷或油冷。
五、力学性能

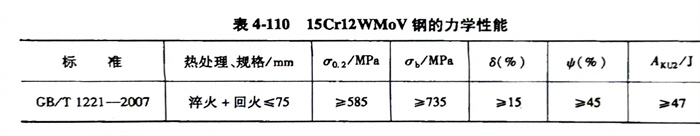

15Cr12WMoV（1Cr12WMoV）不锈钢的力学性能见表4-110。
