1. 一般将温度超过350℃称为高温。高温压力管道受压元件的钢材使用温度，不应超过GB 50316《工业金属管道设计规范》中规定的材料许用应力值所对应的温度上限。
2. 这里主要讨论含Cr元素与Mo元素的珠光体-马氏体型高温钢。同奥氏体不锈钢相比，这类钢有如下特点：膨胀系数较小，热导率大，抗高温氧化性能和耐氢腐蚀性能较好，高温强度较高，工艺性能好，价格低等。

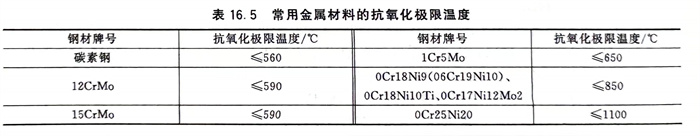

3. 非受压元件的钢材使用温度，不应超过钢材的极限氧化温度。常用金属材料的抗氧化极限温度参见表16.5。
4. 长期使用在高温条件下，碳素钢和碳锰钢的使用温度不应超过425℃，0.5Mo钢不应超过468℃，ASME、ASTM标准规定碳素钢和碳锰钢的使用温度不应超过427℃。碳素钢和碳锰钢在高于425℃的温度下长期使用时，应注意钢中碳化物相的石墨化倾向。因为在这种条件下，钢中的渗碳体会发生分解，Fe3C→Fe＋C（石墨），这一分解使钢中的珠光体部分或全部消失，使材料的强度和塑性下降，冲击韧性下降更大，钢材明显变脆。
5. 含铬12％以上的铁素体不锈钢受压元件，使用温度不宜超过400℃。
6. 奥氏体不锈钢的使用温度高于525℃时，钢中含碳量不应小于0.04％。若含碳量太低，在高温下钢的强度会显著下降。因此，一般规定超低碳奥氏体不锈钢使用温度，304L（00Cr18Ni9、06Cr19Ni10）控制在400℃以下，316L（00Cr17Ni14Mo2）控制在450℃以下。
7. 奥氏体不锈钢可按含碳量的多少进行分类，以最常用的18-8型不锈钢为例：含碳量较(C≤0.(C≤0.08%高的钢号有1Cr18Ni9（C≤0.15％）；含碳量较低的钢号有0Cr18Ni10Ti（C≤0.08％）；含碳量最低的钢号有00Cr19Ni10（CC≤0.03%0.03％）。通常含C≤0.08％的奥氏体不锈钢称为低碳不锈钢，含C≤0.03％的奥氏体不锈钢称为超低碳不锈钢。奥氏体不锈钢含碳量越低，耐晶间腐蚀性越好。故在耐晶间腐蚀用途中，以往含碳量较高而加有稳定化元素（Ti、Nb）的不锈钢已实际趋向淘汰。
