GB/T9124-2010 标准 钢制管法兰焊接端型式及尺寸

一、钢制管法兰（GB/T 9124-2010）

  1. 对焊连接端的型式及尺寸

   a. 用PN标记的法兰对焊连接端的型式及尺寸

    包括用PN标记的对焊法兰（WN)及A型对焊环板式松套法兰（LPC)的对焊连接端两种。

     ①. 当法兰颈部厚度3mm<S<22mm时，用PN标记的法兰对焊连接端的型式与尺寸见图5-1。

     ②. 当法兰颈部厚度S≥22mm时，用PN标记的法兰对焊连接端的型式与尺寸如图5-2所示。

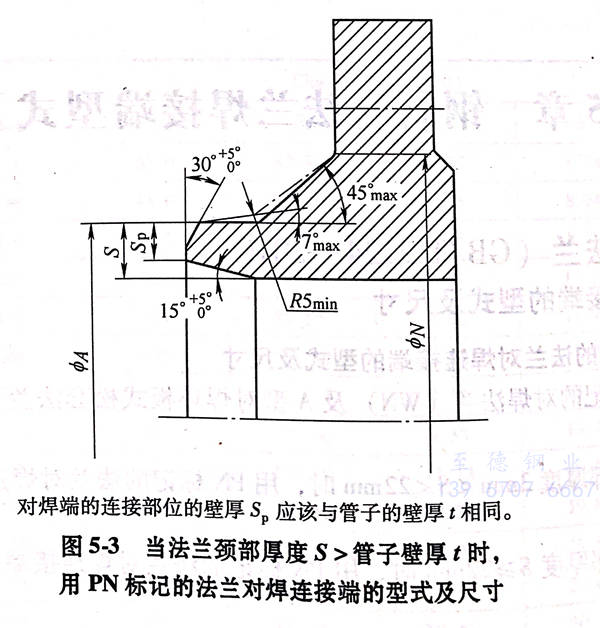

     ③. 当法兰颈部厚度S＞管子壁厚 t 时，用PN标记的法兰对焊连接端的型式与尺寸如图5-3所示。

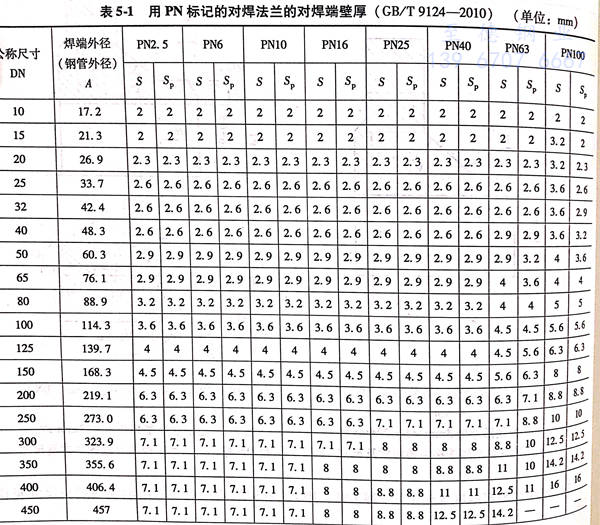

     ④. 用 PN 标记的对焊法兰的对焊端壁厚见图 5-1~图 5-3 及表 5-1 。

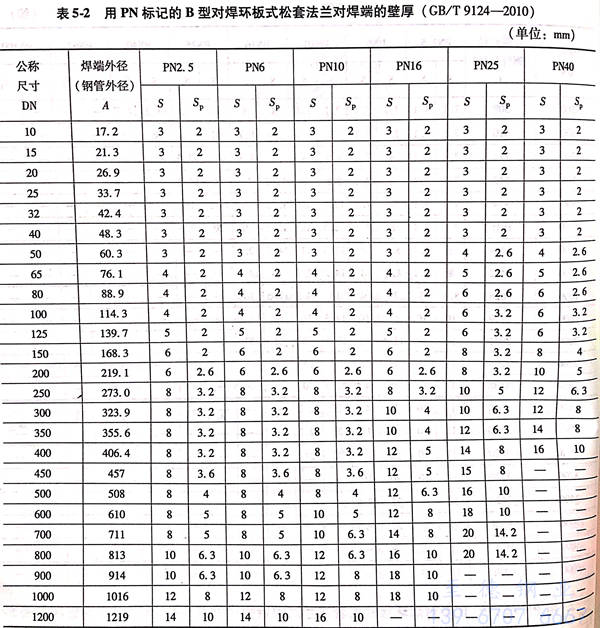

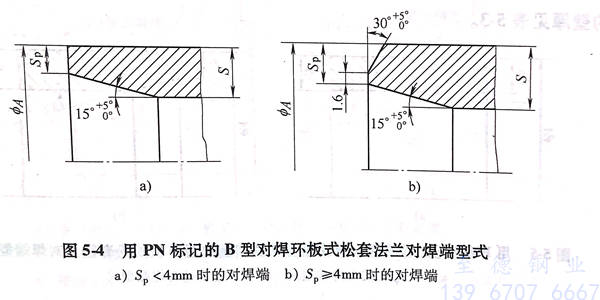

  b. 用 PN 标记的 B型对焊环板式松套法兰对焊端型式见图5-4 ，其对焊端的壁厚见表 5-2 。

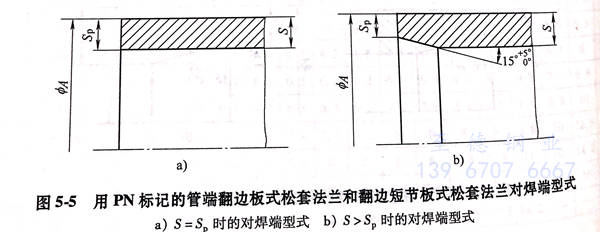

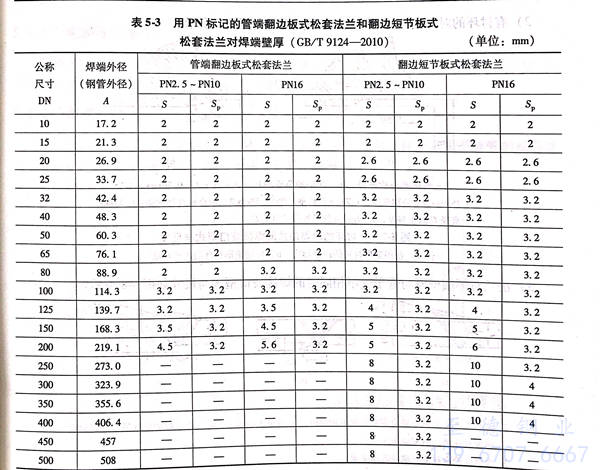

  c.  用 PN 标记的管端翻边板式松套法兰 和 翻边短节板式松套法兰对焊端型式见图 5-5，对焊端的壁厚见表 5-3 。

  d. 用Class 标记的法兰对焊连接端型式与尺寸

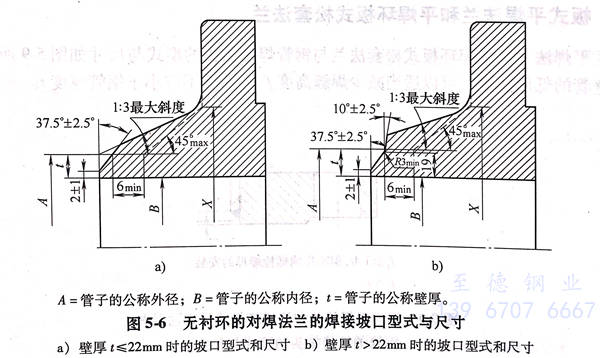

    ①. 无衬环的对焊法兰的焊接坡口型式与尺寸如图 5-6 所示。

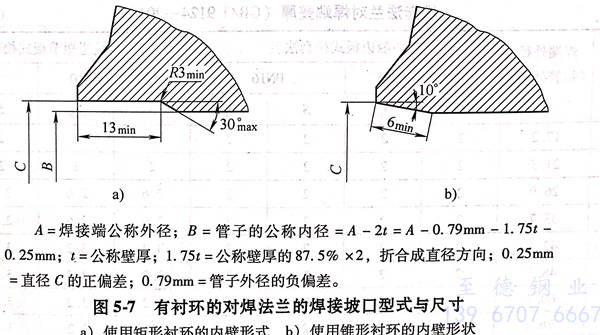

    ②. 有衬环的对焊法兰的焊接坡口型式与尺寸如图 5-7 所示。

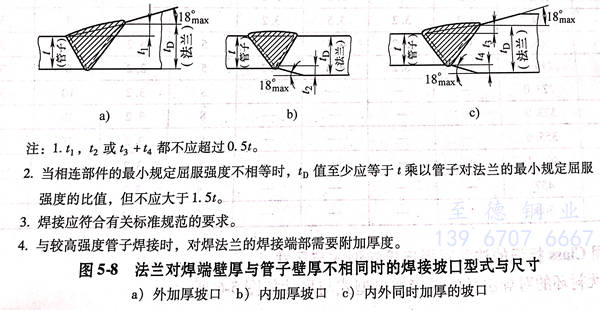

    ③. 法兰对焊端壁厚与管子壁不相同时的焊接坡口型式与尺寸如图 5-8 所示。

  2. 板式平焊法兰和平焊环板式松套法兰

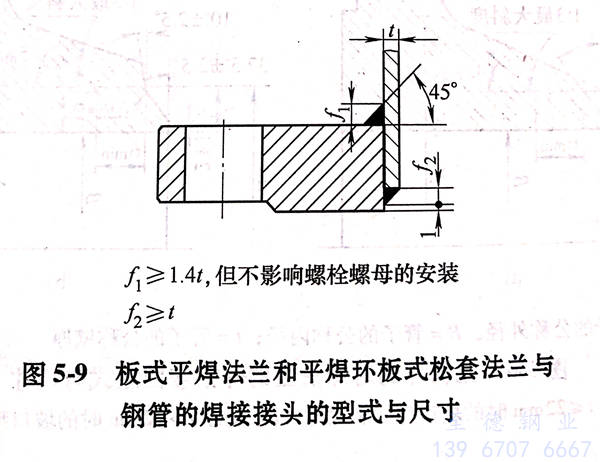

  板式平焊法兰和平焊环板式松套法兰与钢管焊接接头的型式与尺寸如图5-9所示，对于采用厚壁管的低压法兰，可以适当减少焊缝高度f₁,但f₁不应小于钢管厚度t。

 3. 带颈平焊法兰

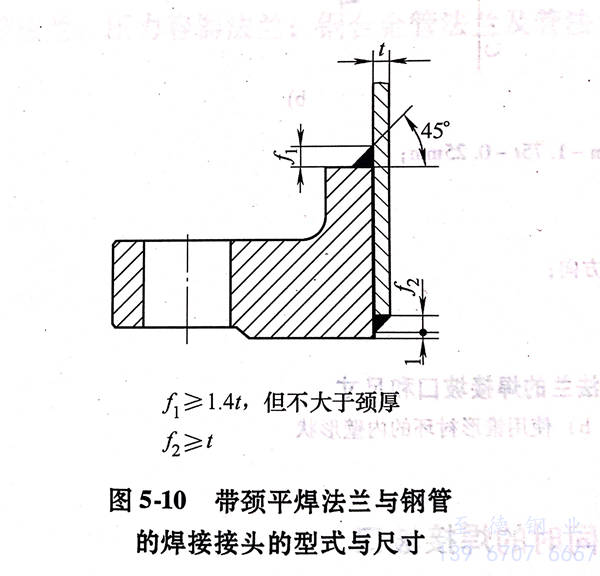

 带颈平焊法兰与不锈钢管的焊接接头的型式与尺寸见图5-10,对于采用厚壁管的低压法兰，可以适当减少焊缝高度f₁,但f₁不应小于钢管厚度t。

  4. 承插焊法兰

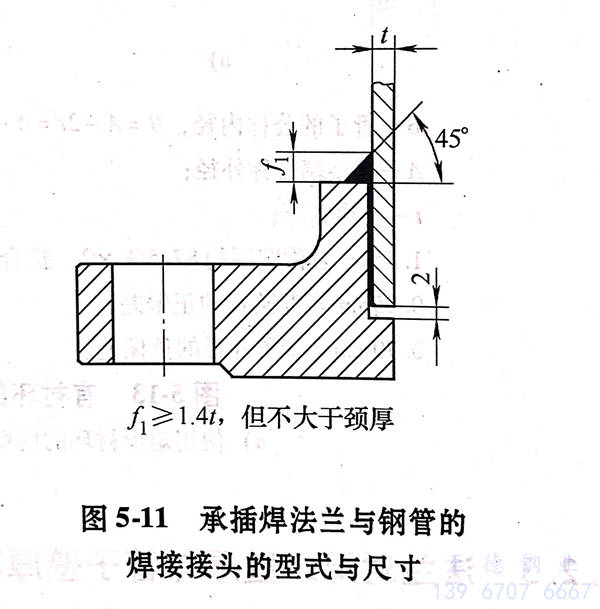

 承插焊法兰与钢管的焊接接头的型式与尺寸如图5-11所示，对于采用厚壁管的低压法兰，可以适当减少焊缝高度f₁,但f₁不应小于钢管厚度t。

二、大直径钢制管法兰（GB/T 13402-2010）

 1. 无衬环的对焊法兰的焊接坡口

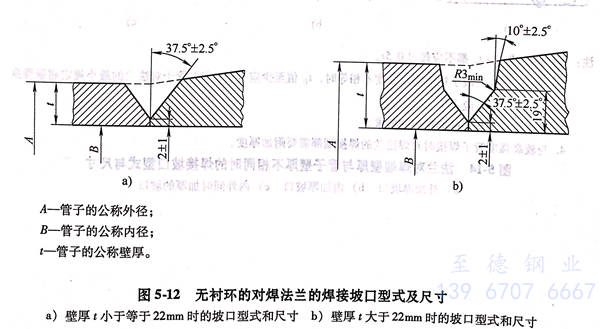

   无衬环的对焊法兰的焊接坡口型式与尺寸如图 5-12 所示。

 2. 有衬环的对焊法兰的焊接坡口

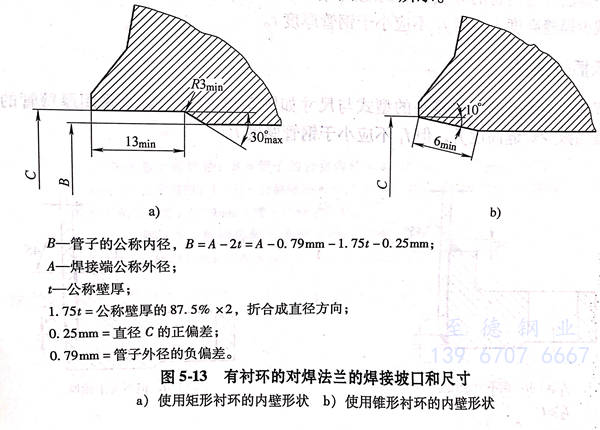

   有衬环的对焊法兰的焊接坡口型式与尺寸如图 5-13 所示。

 3.  法兰对焊端壁厚与管子壁厚不相同时的焊接坡口

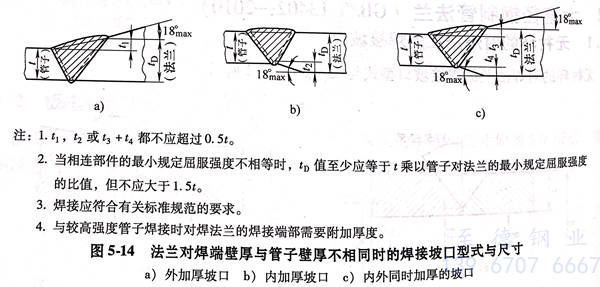

  法兰对焊端壁厚与管子壁厚不相同时的焊接坡口型式与尺寸如图 5-14所示。
