不锈钢酸洗液配制及化学成分分析

 不锈钢酸洗液，应根据不锈钢钢种、不锈钢表面氧化层的结构及酸的特性来确定。

1. 不锈钢酸洗液配制

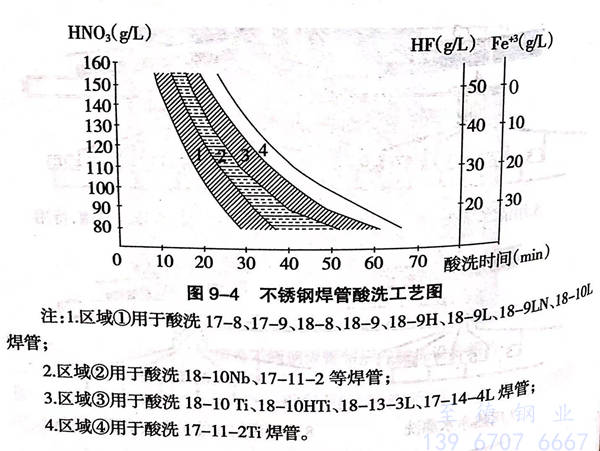

 通常不锈钢酸洗液为HNO3和HF的混合酸液。图9-4是采用HNO3和HF混合酸液，酸洗不锈钢焊管的工艺曲线图。

 酸洗液的配比：HNO₃  160g/L  15%(重量）、HF  50g/L  5%(重量）、H₂O  888g/L  80%(重量）

 酸洗液密度：1.098g/cm³

 酸洗液使用浓度范围：HNO₃ 160g/L~80g/L 、HF   50g/L~20g/L 、Fe⁺³0~30g/L

 酸洗液的温度：酸洗液应加热到50℃~55℃。

2. 不锈钢酸洗液分析

  硝酸－氢氟酸混合液分析检测的项目包括有混合酸液中硝酸、氢氟酸的浓度分析和混合酸液中铁离子、铬离子及镍离子的分析。根据酸洗液分析检测的结果，来指导酸洗生产、控制酸洗质量。

  硝酸－氢氟酸混合液分析检测的形式分为直接分析（即在线分析）和取样分析（从酸洗槽中取样后，在化验室进行分析），取样分析的方法有自动分析和人工分析，自动分析又分为滴定法和直接法，一般情况下，直接法常用于在线直接分析检测。

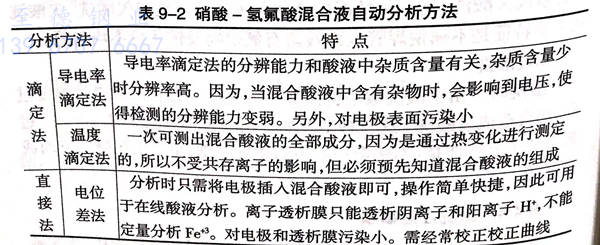

  用于硝酸－氢氟酸混合液最简便快捷的自动分析方法，见表9-2。

  现在一般都采用微型计算机（该仪器型号有 SA70型）对硝酸、氢氟酸混酸进行分析和检测，既准确又快捷。现已很少采用人工化学分析的方法进行分析检测，这里列出几项硝酸、氢氟酸混合酸液的人工化学分析和检测方法，仅供参考。
