不锈钢管在输送流体的使用过程中,只有通过各种各样管件的连接,才能够实现管道的互连、互通,发挥管道输送和流通流体的作用。所以,不锈钢管件不锈钢管使用不可缺少的附件,在使用中占有非常重要的地位。

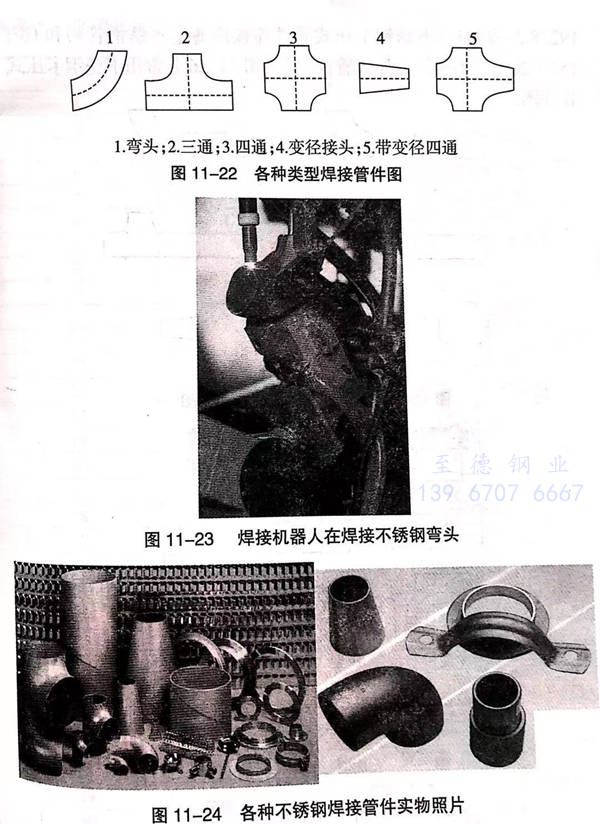

  不锈钢管件,包括有弯头、三通、四通、变径接头(锥形接头)、发兰、带发兰接头和管卡箍等,如图11-22所示。


图 23.jpg


  这些管件除发兰外,都可采用不锈钢板,经落料(下料)压制成型后,焊接而成。以这种方式加工的管件被称为压制成型焊接管件。图11-23是压制成型焊接弯头的焊接过程图。用这种方式可加工生产弯头、三通、四通、变径接头(锥形接头)等管件,见图11-24.其最大优点是壁厚均匀,焊缝长度短,使用寿命与钢管一致。

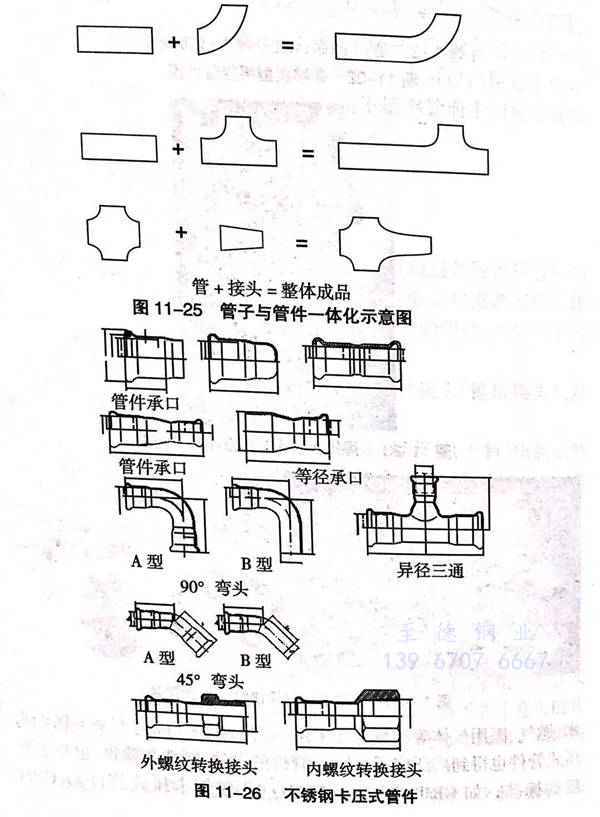

  图11-25所示是各种钢管与管件一体化示意图。它是原子能发电的再循环系统管道及主蒸汽管道等处为了减少焊点、提高可靠性、节省检查作业时间而开发的产品。它是由无缝管或焊接管经高频加热弯曲加工而成。如果用荒管,在加热或常温条件下,采用压制方式加工弯头,弯头背面壁厚会减薄而影响使用效果。为了防止弯头的背侧壁减薄,可采用特殊形状的壁厚不等的荒管进行弯曲加工。很明显,其他一体化管件是由焊接管件和钢管焊接而成的。


图 25.jpg


  随着不锈钢管的发展,在饮用净水、生活饮用水、冷水、热水、海水、燃气、医用气体等领域都在采用不锈钢管路。随之而来不锈钢卡压式管件也得到广泛应用。为此,管件的设计、制造和验收,也有了相应的标准,如GB/T 19288.1-2003(《不锈钢卡压式管件》)、GB/T 19228.2-2003(《不锈钢卡压式管件连接用薄壁不锈钢管》)和CJ/T152-2001(《不锈钢卡压式管件》)等。图11-26是常用不锈钢卡压式管件图。
