1. 防腐涂料的分类、命名及型号表示

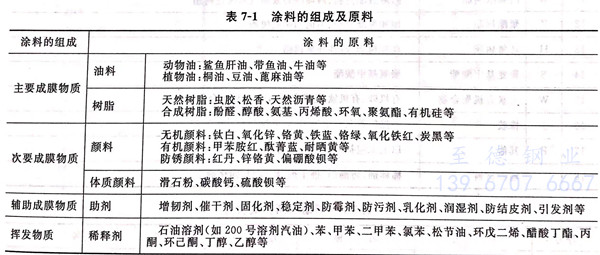

涂料一般由不挥发分和挥发分两部分组成。涂料涂刷到物体表面后，其挥发分逐渐挥发逸去，余下的不挥发分干结成膜，称为成膜物质。成膜物质又可分为主要、次要和辅助成膜物质三种。主要成膜物质可以单独成膜，也可以黏结颜料等物质共同成膜，它是涂料的基础，故也称基料、漆料或漆基，涂料的组成及原料见表7-1.
若呈粉末状则称为粉末涂料，以有机溶剂作稀释剂的称为溶剂型漆，以水作稀释剂的称为水性漆。
①. 分类
涂料的分类及命名过去极不统一，有按使用对象分类的，如汽车漆、船舶漆等；有按使用目的分类的，如防锈漆、防腐漆、绝缘漆、耐酸漆等；有按施工方法分类的，如喷漆、烘漆、浸渍漆等；有按其在涂层中的位置和作用分类的，如罩光漆、面漆、底漆等；有按漆膜外观分类的，如大红漆、有光漆、半光漆、锤纹漆等。原化学工业部综合了这些分类方法后，制订了按成膜物质为基础的分类方法。

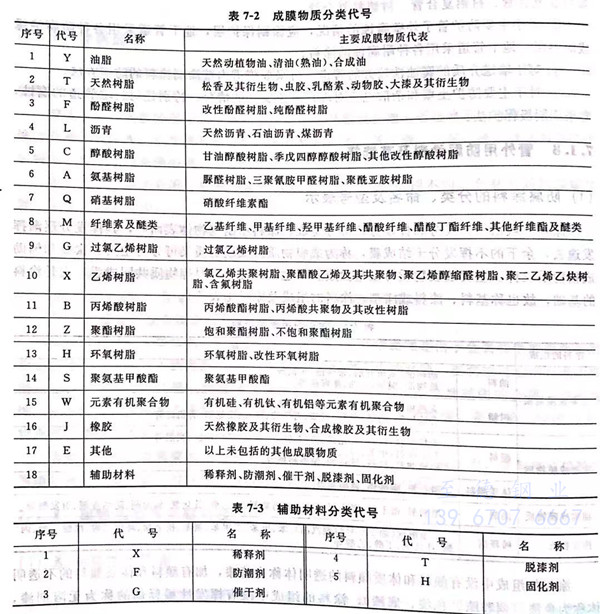

根据我国原化学工业部的现行规定，涂料按其主要成膜物质进行分类，若主要成膜物质由两种以上的树脂组成，则按在成膜物质中起决定性作用的一种树脂为基础进行分类。结合目前涂料的生产品种的具体情况，我国将涂料产品分为18大类，见表7-2,其中辅助材料按不同的用途再分为5类，见表7-3。
②. 命名
涂料的命名原则规定如下：
全名= 颜色或颜色名称 + 成膜物质名称 + 基本名称
对于某些专业用途及特性的产品，必要时在成膜物质后面加以说明，如铁红过氯乙烯耐氨漆、白硝基外用漆。

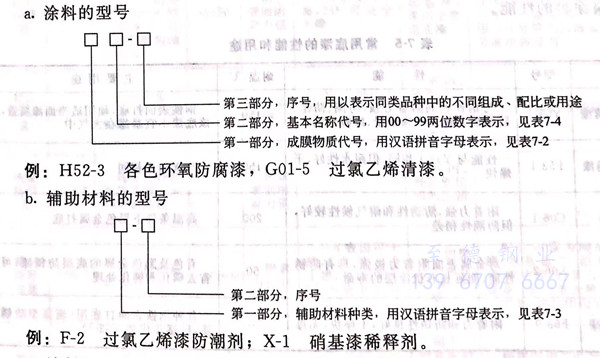

③. 涂料的型号组成

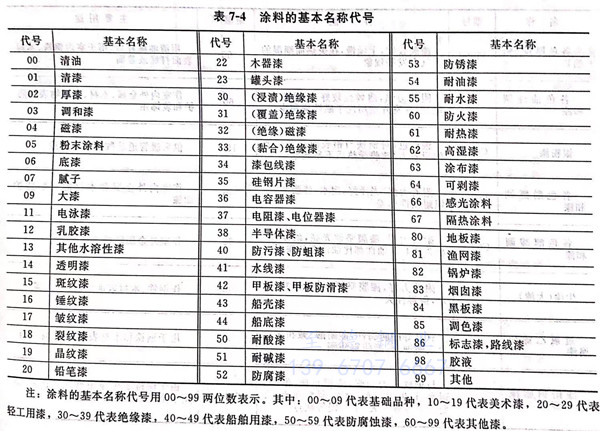

c. 涂料的基本名称 见表 7-4
2. 常用防腐涂料的性能和用途
涂料按其作用划分，有底漆和面漆。底漆直接涂在金属表面作打底用，要求具有附着力强、防水和防锈性能良好的特点。面漆是涂在底漆上的涂层，要求具有耐光性、耐候性和覆盖性的特点，从而延长管道的使用寿命。

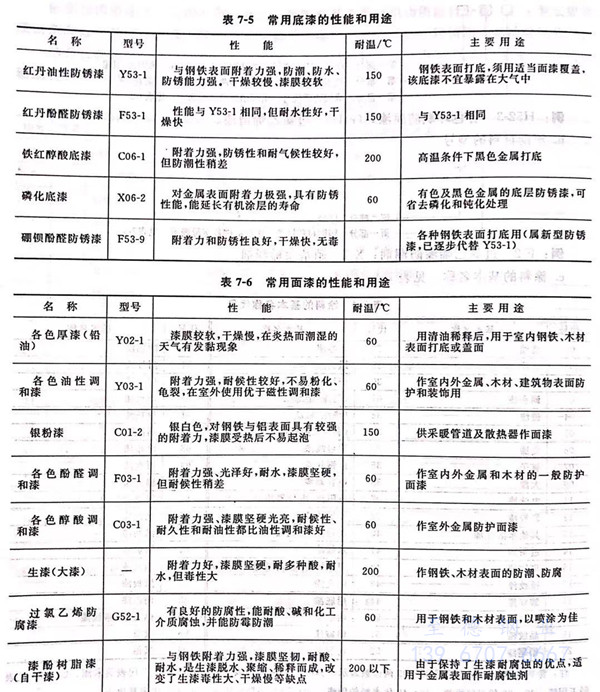

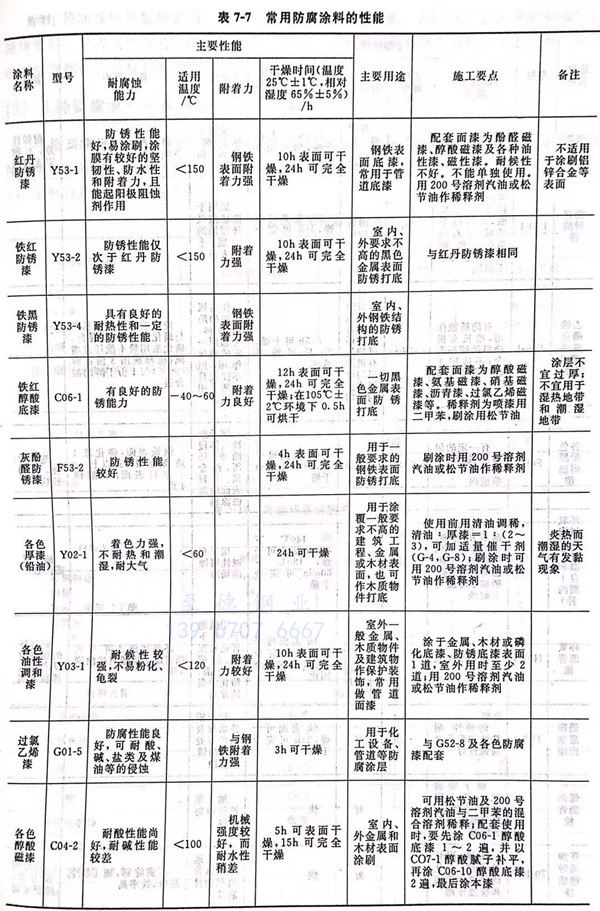

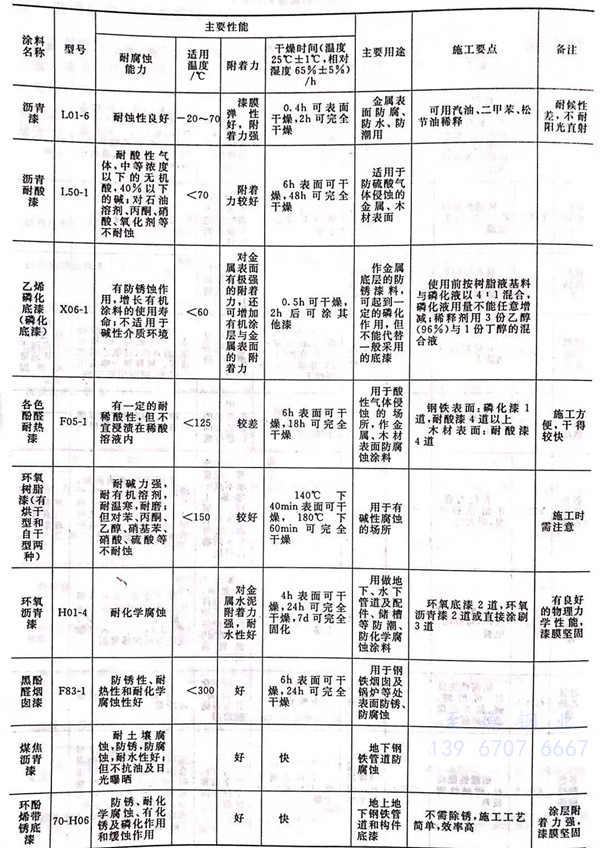

表7-5与表7-6分别列出了常用底漆及面漆的性能和用途。表7-7列出了工业管道系统常用防腐涂料的性能。
为了使面漆层更能耐腐蚀，常在其上再涂1~2道清漆。清漆是不加入颜料和填料的液体涂料，呈浅黄褐色透明液状，既可单独刷，又是配制各种颜色涂料的基本漆料。常用的清漆有脂酸、酚醛和醇酸清漆三种。
3. 几种防腐涂料的基本配方

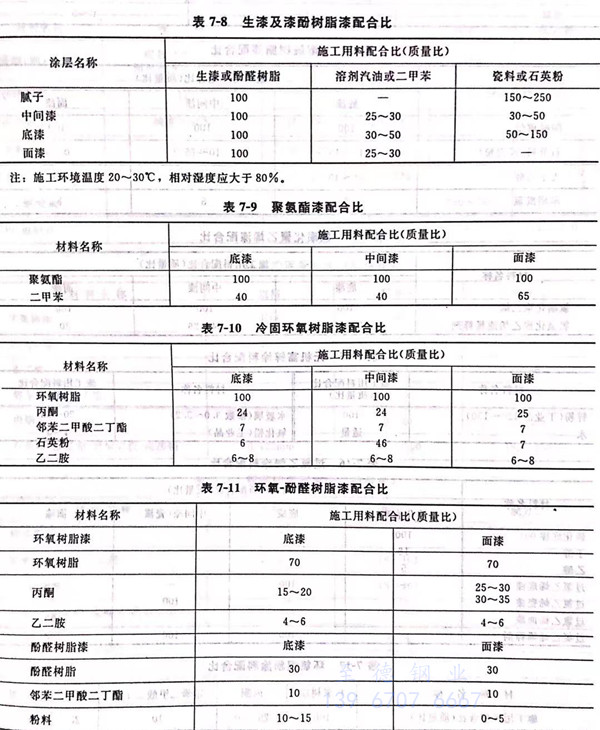

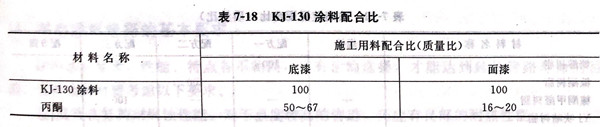

生漆及漆酚树脂、聚氨酯漆、冷固环氧树脂漆、环氧－酚醛树脂漆、环氧－呋喃树脂漆、酚醛树脂漆、氯磺化聚乙烯漆、无机富锌涂料、过氯乙烯涂料、环氧银粉涂料及KJ-130涂料的基本配方见表7-8~表7-18.

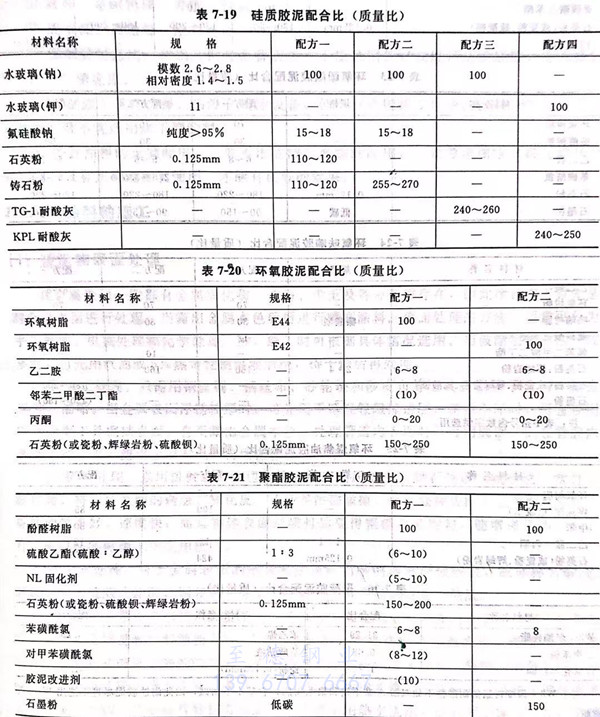

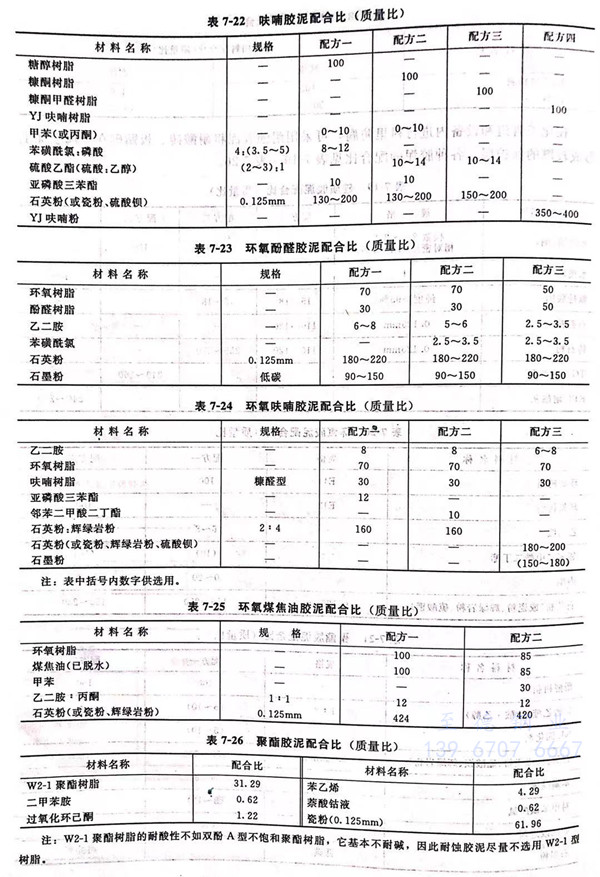

在化工管道和设备内进行衬里防腐，可采用耐蚀胶泥将耐酸砖、板贴砌在金属表面上形成较厚的保护层。各种胶泥的配合比见表7-19~表7-26。
4. 防腐涂料选择的基本要求
涂料品种繁多，性能、特点各不相同，只有正确选择，才能达到延长管路寿命的目的。选择涂料时要考虑以下要求。
①. 具有良好的耐腐蚀性能，对于温度较高的管道，还应有良好的耐热性能。
②. 涂层有良好的附着力，密实无孔，并有良好的物理机械强度。
③. 具有防水、防潮、防工业大气腐蚀的性能，能耐紫外线、日照等物理因素的作用。
④. 具有一定的色泽，并能在常温下固化。
⑤. 成本低、质量好、取材方便、便于施工。
⑥. 根据管材选用，如铝及铝合金管道绝对不能选用铁红或红丹防锈底漆，应选择锌黄或锶黄防锈底漆。
⑦. 根据施工条选择，如没有喷涂设备，就不宜选用挥发性快的涂料，没有高温烘干条件，就不宜选用烘干型涂料。
⑧. 各种涂料的正确配用：一要考虑底漆与面漆的配用，二要考虑油漆涂料与稀释剂的配用。只有正确地配套使用，才能有良好的效果。
