节流阀是靠缩小流通截面来控制流体流量和降低流体压力的手动阀。节流阀的结构与截止阀大体相同,但其主要的不同之处是改变了阀芯形状和采用小螺距阀杆,比截止阀有更好的调节性能与耐冲刷能力。

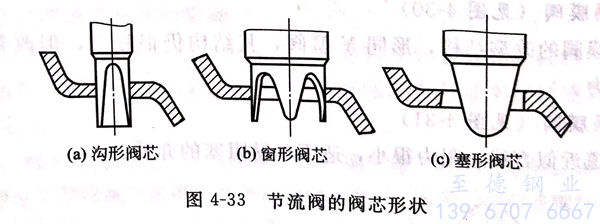

 节流阀阀芯有沟形、窗形、塞形等几种结构形式(见图4-33)。沟形阀芯常用于深冷装置中的膨胀阀;窗形阀芯适用于公称尺寸较大的节流阀;塞形阀芯适用于中小口径的节流阀,使用较为广泛。


图 33.jpg

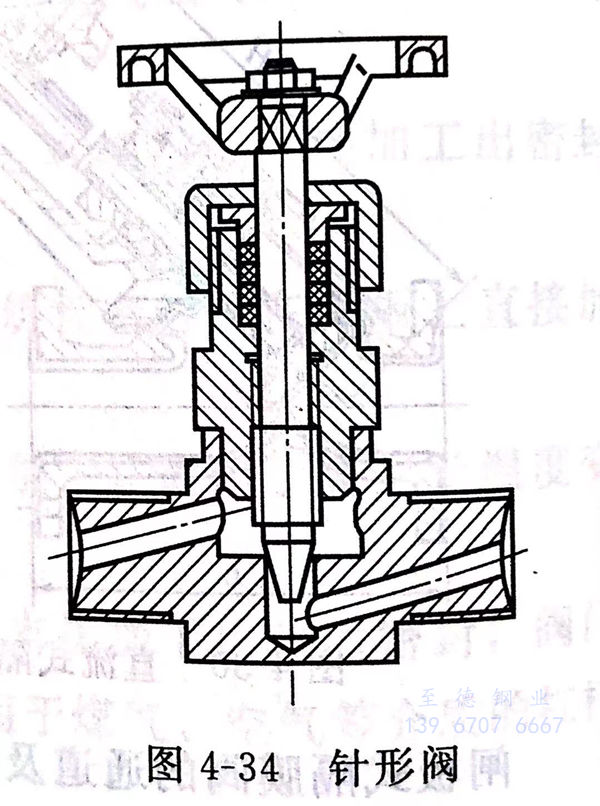

 针形阀(见图4-34)也是一种小口径节流阀。针形阀的阀芯类似塞形阀芯,只是锥度较小,锥体较长,略呈针形。由于针形阀阀芯截面变化小,故调节灵敏度高,可作为精确流量控制阀。针形阀也可作为压力表、气动调节器等的配套用阀。
