不锈钢化学镀钯工艺流程与技术方法

1. 工艺流程

  304不锈钢试样砂纸打磨（分别用300号、800号、1500号砂纸逐级打磨）→去离水洗→化学除油（常规碱性化学除油液浸泡30min)→去离子水洗→酸洗（30%体积分数H2SO4,75℃,30s)→去离子水洗→化学镀钯→去离子水洗→晾干。

2. 镀钯液组成及操作条件

 氯化钯（PdCl₂)  2~5g/L  、 盐酸（38%HCl)  4~8mL/L  、pH  9~10

 次磷酸钠（NaH₂PO₂·H₂O) 10~20g/L  、温度  40~65℃ 、时间  30~60min

 氨水（NH₃·H₂O,28%) 100~200mL/L 、氯化钠（NaCl) 20~30g/L

3. 钯镀层耐蚀性

 采用扫描电镜（SEM)观察镀钯表面钯膜的厚度为0.5~1.0μm，膜层致密。

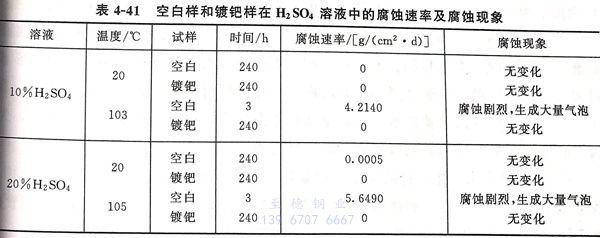

 ①. 采用失重法测定空白试样和镀钯试样分别在10%和20% 硫酸溶液中，温度为20℃和沸点，结果见表4-41空白样和镀钯样在H2SO,溶液中的腐值速率及腐蚀现象。

 由表4-41可知，在20℃的10%硫酸 和20% 硫酸中，空白和镀钯样耐蚀性好，而温度提高至沸点，镀钯试样依然耐蚀率良好，而空白试样耐蚀性明显增大。

 ②. 采用动电位极化曲线也可得到相同的耐蚀性结果。在20℃的两种浓度的硫酸中均有较宽的钝化区。随着硫酸浓度的提高，维钝电流也只有较小的变化，处于10-5A/c㎡数量级，当温度在100℃时，空白样在两种 硫酸溶液中的维钝电流均过大，已不能维持稳定的钝态。

 ③. 化学镀钯膜在沸腾的10% 硫酸 和20% 硫酸 中经240小时 ，浸泡后仍维持极低的腐蚀速率。

 ④. 不锈钢镀钯后的耐蚀性提高应归因于镀钯层促进了不锈钢表面的钝化。
